Caillebotis métallique : pressé ou électroforgé, charges, fixations et usages

Le caillebotis métallique est un élément de construction largement utilisé dans les environnements industriels, techniques et extérieurs. Il permet de créer des surfaces porteuses ajourées, capables de supporter des charges tout en assurant une bonne évacuation de l’eau et des salissures.

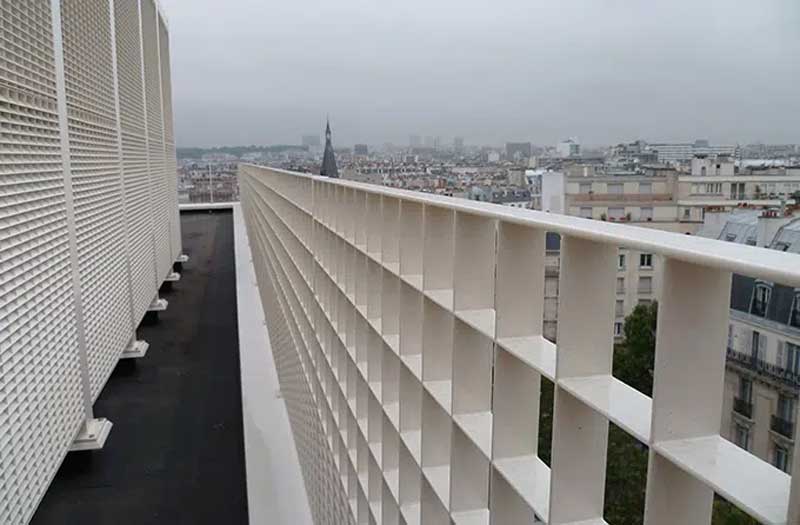

On le retrouve aussi bien dans l’industrie, les bâtiments agricoles, les zones de circulation, que dans des aménagements extérieurs comme les passerelles, paliers ou plateformes techniques.

Le choix d’un caillebotis ne se limite pas à un simple format standard. Il dépend :

● du type de fabrication (pressé ou électroforgé),

● des charges admissibles,

● du mode de fixation,

● et de l’option standard ou sur mesure selon le projet.

Ce guide permet de comprendre les différences essentielles pour choisir un caillebotis adapté à l’usage réel.

Qu’est-ce qu’un caillebotis métallique et à quoi sert-il ?

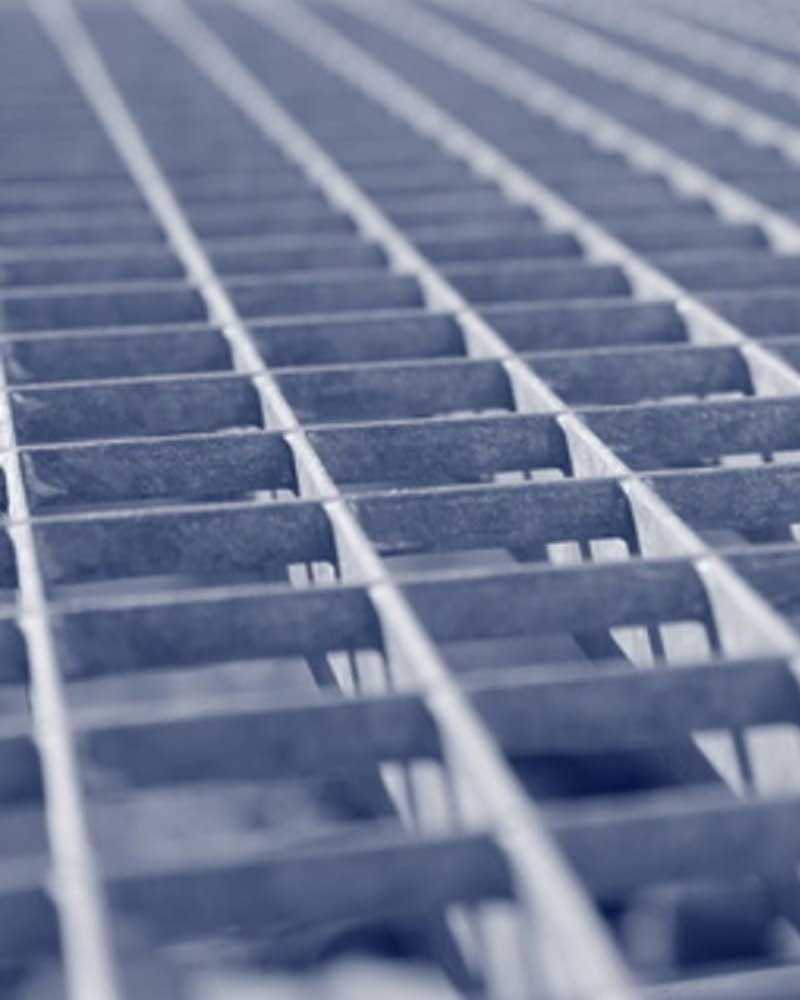

Un caillebotis métallique est une grille porteuse ajourée, composée de plats porteurs assemblés entre eux pour former une surface résistante et stable. Contrairement à une tôle pleine, sa structure ouverte laisse passer l’eau, l’air et les débris.

Les principaux avantages du caillebotis

Drainage naturel

pas de stagnation d’eau, idéal en extérieur ou milieu humide

Sécurité

surface antidérapante, réduction des risques de glissade

Résistance mécanique

supporte des charges importantes selon sa conception

Durabilité

notamment en version caillebotis galvanisé

Différence avec d’autres solutions ajourées

Tôle perforée

ajourée mais non porteuse, usage décoratif ou protection

Métal déployé

plus léger et esthétique, résistance mécanique inférieure

Le caillebotis est donc privilégié lorsqu’une fonction porteuse est nécessaire, en particulier pour la circulation ou les structures techniques

Caillebotis pressé vs électroforgé : lequel choisir ?

Il existe deux grandes familles de caillebotis métalliques : le caillebotis pressé et le caillebotis électroforgé.

 Leur différence ne tient pas à l’esthétique, mais bien à leur mode de fabrication, à leur capacité de charge et aux contraintes d’usage auxquelles ils sont destinés.

Le choix dépend principalement :

● du niveau de charge à supporter,

● du type de circulation (piéton, engins, véhicules),

● et de l'environnement d'installation.

Le caillebotis pressé : la solution polyvalente

Le caillebotis pressé est fabriqué par emboîtement de plats porteurs et d’entretoises, assemblés par pression. Ce procédé permet d’obtenir une surface plane, régulière et homogène, très appréciée pour les installations visibles ou accessibles au public. Il convient parfaitement aux usages standards où les charges restent modérées.

On l’utilise couramment pour :

● les passages piétons,

● les marches d’escalier,

● les paliers et plateformes techniques,

● ainsi que pour de nombreux aménagements industriels ou extérieurs.

Le caillebotis pressé est souvent choisi lorsqu’on recherche une solution fiable, fonctionnelle et adaptable, sans contrainte de charges extrêmes.

Le caillebotis électroforgé : pour les charges lourdes

Le caillebotis électroforgé est assemblé par soudure électrique entre les plats porteurs et les barres transversales. Cette technique crée une structure monobloc particulièrement rigide, capable de supporter des charges importantes et répétées.

Sa résistance mécanique élevée en fait un produit de référence pour les environnements industriels exigeants, où la sécurité et la durabilité sont prioritaires.

Il est généralement utilisé dans :

● les zones de circulation intensive,

● les passages de chariots élévateurs,

● les plateformes industrielles,

● les sites logistiques, de production ou de maintenance.

Lorsque le caillebotis est soumis à des contraintes fortes (poids, vibrations, trafic), l’électroforgé s’impose naturellement.

Charges admissibles : piéton, chariot, véhicule

La charge admissible d’un caillebotis métallique dépend moins de son aspect que de sa conception. On distingue principalement la charge répartie, exercée sur l’ensemble de la surface, et la charge ponctuelle, concentrée sur une zone réduite.

Dans la pratique, ce sont ces contraintes réelles d’usage qui doivent guider le choix du caillebotis.

Passage piéton

Pour une circulation piétonne (passerelle, plateforme, accès technique), un caillebotis pressé galvanisé est généralement suffisant. Les charges sont réparties, les efforts modérés, et la priorité est donnée à la sécurité et au confort de marche.

Chariot élévateur ou engin roulant

Dès qu’un chariot élévateur, un transpalette ou un équipement roulant intervient, les contraintes changent. Les charges deviennent ponctuelles et répétées, exercées par les roues. Dans ce cas, le caillebotis électroforgé est privilégié pour sa rigidité et sa capacité à encaisser des efforts localisés sans déformation.

Véhicule léger ou poids lourd

Pour le passage de voitures, utilitaires ou camions, le dimensionnement doit être étudié précisément. Le choix du caillebotis, de la maille et du support devient déterminant. Ces usages nécessitent le plus souvent du sur mesure, avec une étude de charges adaptée.

Les éléments qui influencent la résistance

Sans entrer dans des calculs complexes, plusieurs paramètres jouent un rôle clé :

● la maille : plus elle est serrée, mieux la charge est répartie

● le plat porteur : son épaisseur et sa hauteur conditionnent la résistance

● l’entraxe d’appui : distance entre les supports sous le caillebotis

Un même caillebotis peut être parfaitement adapté à un usage piéton, mais inadapté à un passage d’engin sans modification de ces paramètres.

Galvanisation et fixation du caillebotis

Pourquoi le caillebotis galvanisé est la norme

Dans la majorité des applications industrielles et extérieures, le caillebotis galvanisé à chaud est devenu un standard. La galvanisation consiste à immerger l’acier dans un bain de zinc fondu, créant une protection durable contre la corrosion.

Ce traitement permet :

● une résistance élevée à l’humidité et aux intempéries,

● une longévité importante, même en environnement agressif,

● un usage extérieur sans entretien particulier.

C’est pourquoi la plupart des caillebotis métalliques destinés à l’extérieur sont proposés en version galvanisée.

Pourquoi il est indispensable de fixer un caillebotis

Un caillebotis, même lourd, doit être fixé. La fixation garantit :

● la sécurité des utilisateurs,

● la tenue face aux vibrations et aux charges dynamiques,

● le respect des bonnes pratiques industrielles.

Les crapauds ou agrafes de fixation sont conçus pour maintenir le caillebotis sur son support tout en permettant un démontage si nécessaire (maintenance, nettoyage, accès technique).

Metallo Détail propose des systèmes de fixation adaptés aux différents types de caillebotis, assurant une installation fiable et durable.

Caillebotis standard ou sur mesure : quand faire fabriquer ?

Les formats standards de caillebotis couvrent de nombreux besoins courants. Toutefois, dès que le projet sort de ces dimensions ou implique des contraintes particulières, le sur mesure devient indispensable.

Limites du standard

Les caillebotis standards peuvent être limités par :

● des dimensions fixes,

● des charges admissibles prédéfinies,

● une adaptation imparfaite à l’environnement réel.

Cas concrets nécessitant du sur mesure

Le recours au sur mesure est fréquent pour :

● une passerelle industrielle,

● un palier d’accès,

● une plateforme technique,

● des zones de circulation pour chariots ou véhicules.

Fabrication en usine et étude de charges

Dans ces situations, Metallo Détail est en mesure de proposer :

● une fabrication en usine,

● une étude de charges selon l’usage réel,

● la réalisation de plans techniques,

● des solutions adaptées à la circulation lourde (chariots, camions, engins).

Le sur mesure permet de sécuriser le projet, d’optimiser la durée de vie de l’installation et d’éviter tout surdimensionnement inutile.

Conclusion,

Le caillebotis métallique est une solution fiable et durable dès lors qu’il est choisi en fonction de son usage réel. Le type de fabrication (pressé ou électroforgé), la charge admissible, le mode de fixation et l’environnement d’installation sont des critères déterminants pour garantir la sécurité et la longévité de l’ouvrage.

Si les formats standards répondent à de nombreux besoins courants, certains projets nécessitent une approche plus technique. Passerelles, paliers, plateformes ou zones de circulation pour chariots et véhicules demandent souvent un caillebotis sur mesure, dimensionné selon les contraintes de charge et d’exploitation.

Metallo Détail accompagne ces projets en proposant, en complément de sa gamme standard, des solutions fabriquées en usine sur consultation, avec possibilité d’étude de charges et de plans techniques, afin d’adapter le caillebotis à des usages exigeants, y compris pour la circulation lourde.
