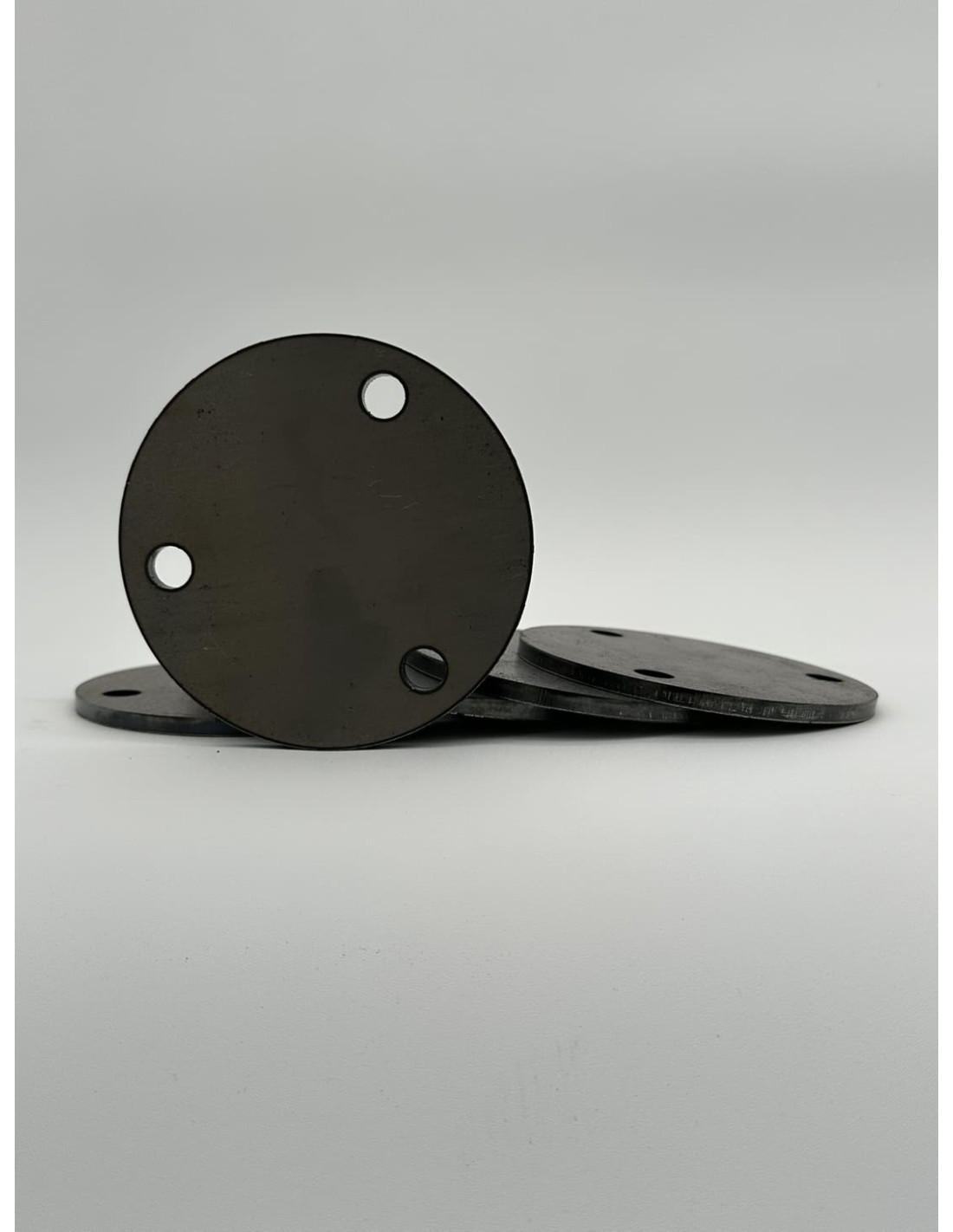

Platine ronde percée

Référence AR01285

3,48 €

TTC

Platine ronde percée 3 trous en acier brut, découpe laser pour des bords nets et une géométrie régulière. Idéale comme base d’appui (pied de poteau, platine d’about, ancrage au sol/mur) sur structures et châssis métalliques. Perçages, entraxes et épaisseur selon modèle — autres usinages sur consultation.

Forme

Diametre (mm)

Epaisseur (mm)

Diametre du trou (mm)

Entraxe a l'axe du trou (mm)

La platine ronde percée est une pièce en acier brut découpée au laser et pré-percée de 3 trous régulièrement répartis. Son format circulaire diffuse proprement les efforts autour du point d’appui, ce qui en fait une base fiable pour la fixation d’un poteau, d’un piétement, d’un garde-corps, d’un portillon ou d’un élément de châssis. La découpe laser garantit des chants propres, des côtes régulières et facilite la soudure au tube ou au profilé.

Sur un support béton, elle se fixe généralement par chevilles mécaniques ou scellement chimique ; sur du bois, par tirefonds et rondelles larges. Vous pouvez souder la platine sur un tube acier (rond/carré/rectangle) ou sur un profilé (plat, U, cornière) pour créer un appui stable : centrage, pointage, cordons continus, puis protection anticorrosion par vos soins.

Besoin d’un autre entraxe, d’un diamètre ou d’un alésage spécifique ? Nous réalisons le perçage sur plan (et autres usinages) sur consultation.

À quoi sert une platine ronde percée ?

À créer un appui de fixation propre et rigide : pied de poteau, platine d’about, ancrage au sol/mur, support de main courante, base de piétement ou bridage d’un châssis.

Comment souder la platine sur un tube acier ?

Dégraissez, enlevez la calamine au droit de la soudure, centre-z la platine, pointez puis faites vos cordons. Ébavurez si besoin, puis protégez immédiatement les zones chauffées (primaire/peinture ou vernis antirouille appliqué par vous).

Quel diamètre de fixation choisir pour des trous Ø10 ou Ø12 ?

En pratique, Ø10 → vis/chevilles M8 et Ø12 → M10 (vérifiez les notices des chevilles). Utilisez des rondelles larges pour mieux répartir l’effort et serrez en croix.

Comment protéger l’acier contre la rouille ?

La platine est livrée brute. Appliquez vous-même une protection : antirouille incolore (type Rustol) ou primaire + peinture. Traitez en priorité chants, perçages et zones soudées. Si vous préférez une solution prête à l’emploi, orientez-vous vers des pièces galvanisées ou en inox (selon disponibilité en gamme).

Stockage & pose : conservez au sec avant montage. En pose, serrez progressivement en croix pour plaquer la platine sans la déformer.
Fixations : adaptez chevilles/vis au support (béton, parpaing, bois). Préférez des rondelles larges et, en maçonnerie, un scellement chimique si les bords sont proches.
Durabilité : après soudure/perçage, dépoussiérez, dégraissez, appliquez antirouille puis finition. Inspectez 1×/an (zones éclaboussures ou bord de mer : maintenance plus fréquente).
Électrochimie : évitez le couple galvanique (ex. vis inox sur acier brut non protégé en milieu humide) : isolez ou peignez les interfaces.

Matière : acier brut, pièce découpée laser.
Forme : ronde percée 3 trous.
Exemple de configuration proposée :
- Diamètre platine : 100 mm
- Épaisseur : 5 mm
- Perçages : Ø10 mm ou Ø12 mm (au choix)
- Entraxe (axe → axe des trous) : 76 mm
Finition : livrée brute (non peinte, non galvanisée). Protection à appliquer par vos soins.
Usinages à la demande (sur consultation) : perçages/entraxes spécifiques, alésages, fraisages, oblongs.
Compatibilités usuelles : soudure sur tubes acier (ronds/carrés/rectangulaires) et profilés (plats, U, cornières).
Tolérances : découpe laser et perçage aux tolérances atelier ; pour des plans serrés, nous fournir les cotes au millimètre.
