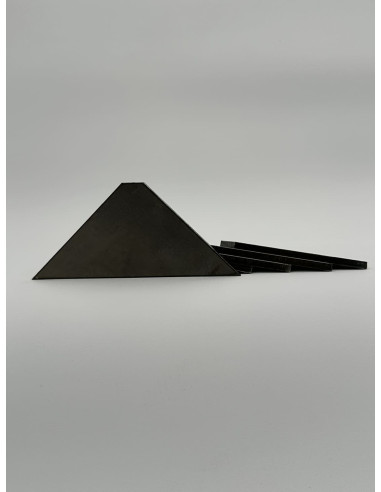

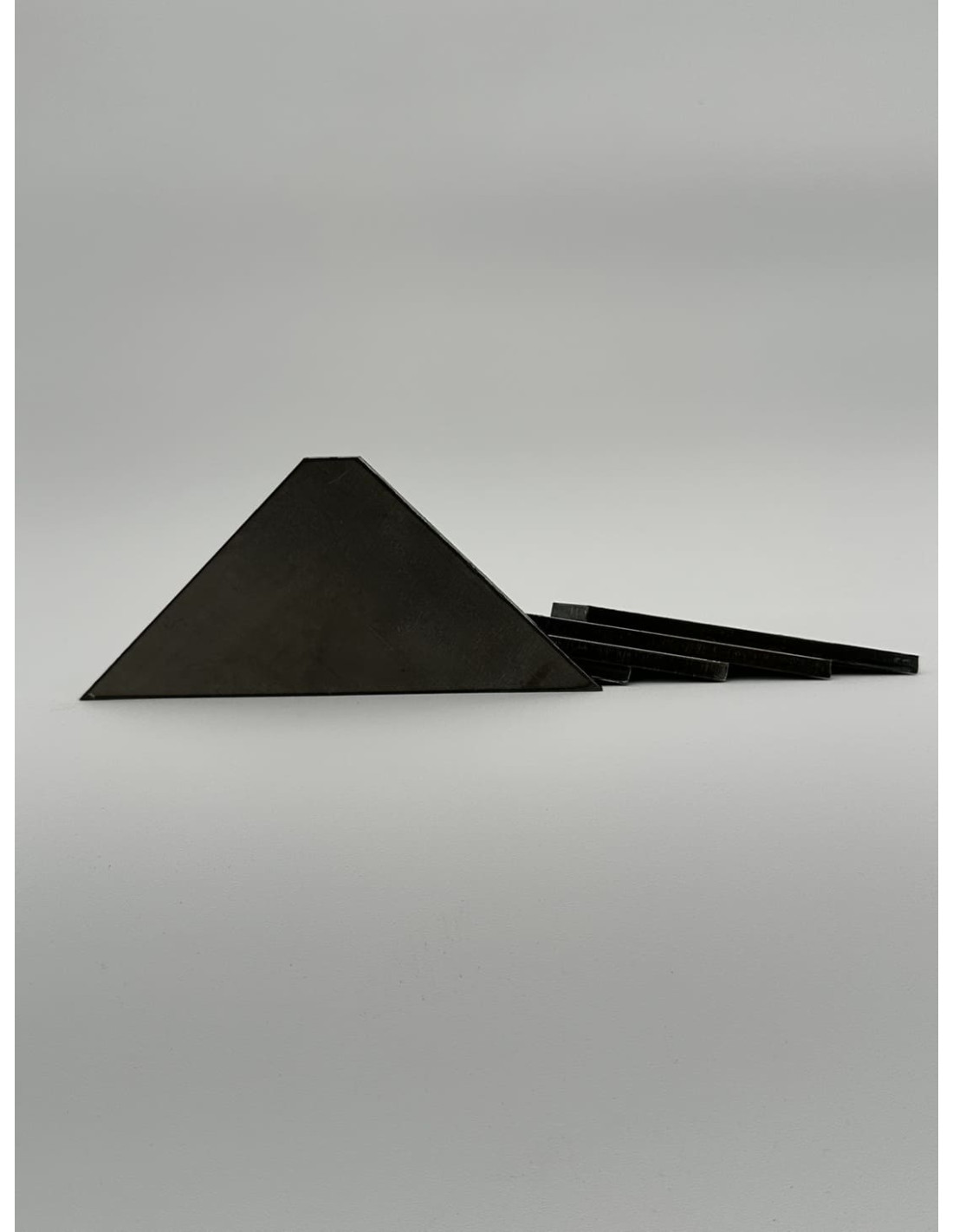

Platine triangle pleine

Référence AR01817

2,25 €

TTC

Platine triangulaire acier 5 mm découpée laser (gousset). Idéale pour rigidifier vos assemblages à 90°. Perçage ou chanfrein sur consultation. Tolérance ±1 mm.

Hauteur/Largeur (mm)

Epaisseur (mm)

Cette platine triangle pleine (souvent appelée gousset) est découpée au laser dans de l’acier brut pour offrir une pièce précise et prête à souder. Sa fonction principale : rigidifier un angle et répartir les efforts au niveau d’une jonction (cadres, portails, étagères, charpentes métalliques légères, garde-corps). Disponible en 80×80, 100×100 et 120×120 (épaisseur 5 mm), elle s’intègre facilement à vos assemblages à 90° et limite les déformations (flambement, vrillage).

Vous bénéficiez d’une découpe au millimètre (tolérance ±1 mm). Sur consultation, vous pouvez demander des perçages, lumières, ou chanfreins de soudure pour accélérer le montage et améliorer la pénétration du cordon. La platine est fournie brute non peinte : pour un usage extérieur ou en milieu humide, prévoyez une protection anticorrosion (primaire + peinture, vernis, ou produits dédiés type Rustol – application par vos soins).

Usages fréquents :
● Renfort d’angle sur cadres (portail, portillon, châssis).
● Contreventement de structures et tablettes murales.
● Rigidification de garde-corps et petites ossatures.
● Équerres décoratives robustes pour mobilier ou agencement.

Alliage / État: brut, sans protection anticorrosion
Mesures: exprimées en millimètres, cotes extérieures
Découpe: laser
Usinages possibles: perçages, lumières, chanfreins (sur consultation)
Matière: acier brut S235JR (ou équivalent), non peint
Épaisseur: 5 mm
Remarque: de légères traces d’oxydation/calamine peuvent être présentes (normal sur acier brut)
Format: 80×80, 100×100, 120×120 (angle droit 90°)

À quoi sert un gousset en acier ?

À renforcer un angle et à répartir les contraintes de flexion/cisaillement au niveau d’une jonction. Il limite la déformation (ouverture d’angle, flambement) et augmente la rigidité du cadre.

Quelle taille choisir (80, 100 ou 120 mm) ?

Adaptez la longeur de côté à la section des profilés et à la charge : 80 mm pour cadres légers, 100 mm pour usages polyvalents, 120 mm pour sollicitations plus importantes. En cas d’enjeu structurel, faites vérifier le dimensionnement par un professionnel.

Peut-on percer ou chanfreiner la platine ?

Oui. Perçage HSS/cobalt avec lubrification, ébavurage soigné puis protection des chants. Les chanfreins de soudure améliorent la pénétration et l’esthétique. Nous pouvons réaliser ces usinages sur consultation.

Comment souder proprement un gousset ?

Dégraisser, décaper la calamine, pointer la pièce à 90°, puis souder en passes alternées pour limiter la déformation. Reprendre les zones chauffées (nettoyage + protection anticorrosion) après refroidissement.

● Protection : l’acier est brut ; appliquez un primaire antirouille puis une peinture/vernish adaptés à l’environnement.
● Après usinage : traitez immédiatement les coupes et perçages.
● Assemblages mixtes : évitez le contact direct avec acier galvanisé ou inox sans isolant (rondelles/entretoises) pour limiter la corrosion galvanique.
● Stockage : au sec, à l’abri des projections d’eau avant pose.
