Platine acier : bien choisir l’épaisseur, les trous et la fixation

La platine acier est un élément clé de fixation et de reprise d’efforts dans de nombreux projets métalliques : portails, poteaux, structures, tubes ou IPN. Pourtant, son choix est souvent approximatif. Diamètre des trous, épaisseur de la platine, type de fixation ou forme (ronde, carrée, triangulaire) doivent être adaptés à l’usage réel. Une platine mal dimensionnée peut entraîner du jeu, des déformations ou une fixation peu durable. Cet article fait le point, de manière concrète, pour choisir une platine acier fiable et cohérente selon chaque situation.

Qu’est-ce qu’une platine acier et à quoi sert-elle ?

Une platine acier est une pièce métallique plane ou assemblée, utilisée comme interface entre une structure métallique et son support : sol, mur, dalle béton, poteau ou poutre. Son rôle principal est de répartir les efforts, de sécuriser l’ancrage et de faciliter la fixation d’un élément métallique.

Selon les projets, la platine acier peut servir à fixer un tube carré ou rond, à ancrer un poteau de portail, à reprendre une charge verticale ou à solidariser plusieurs éléments entre eux. Elle est couramment utilisée dans les portails, garde-corps, escaliers, structures métalliques, ossatures, supports techniques ou platines de pré-scellement.

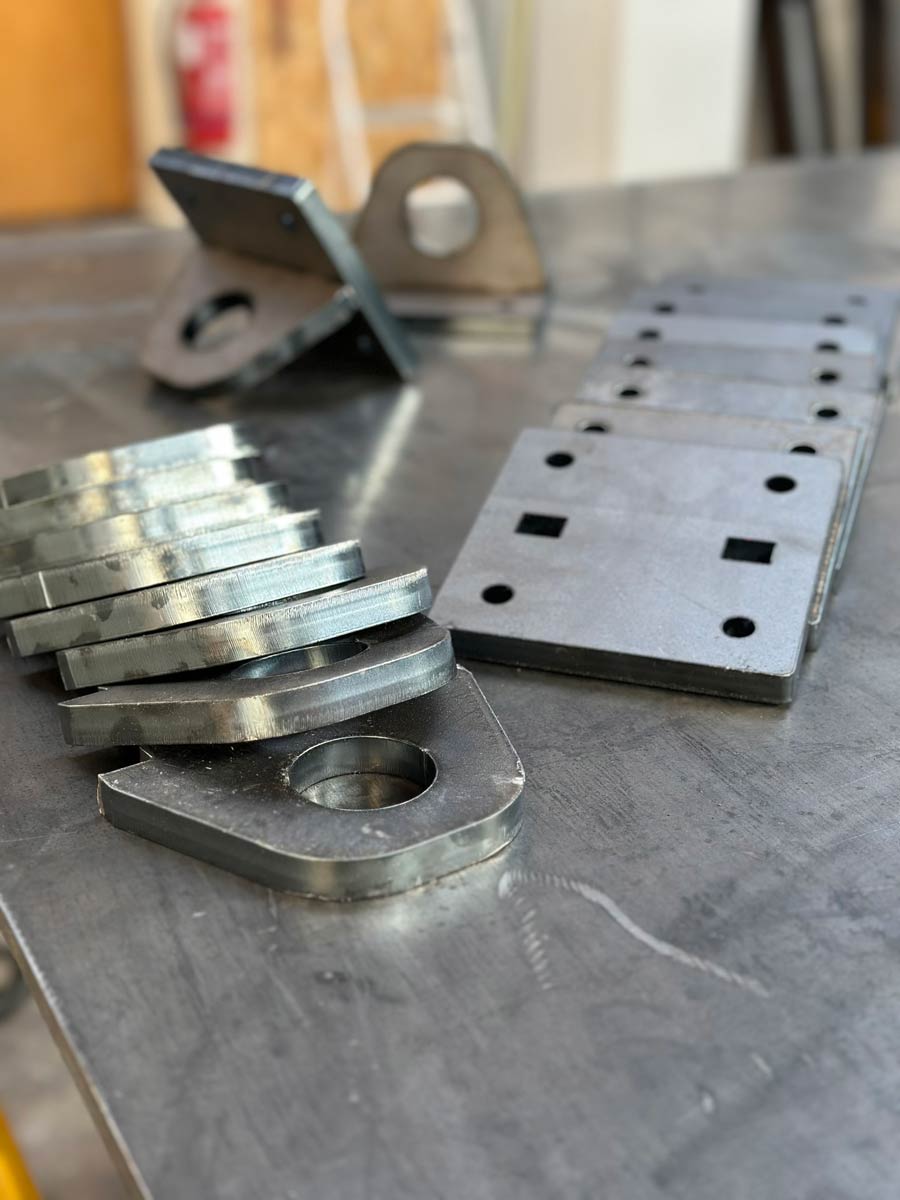

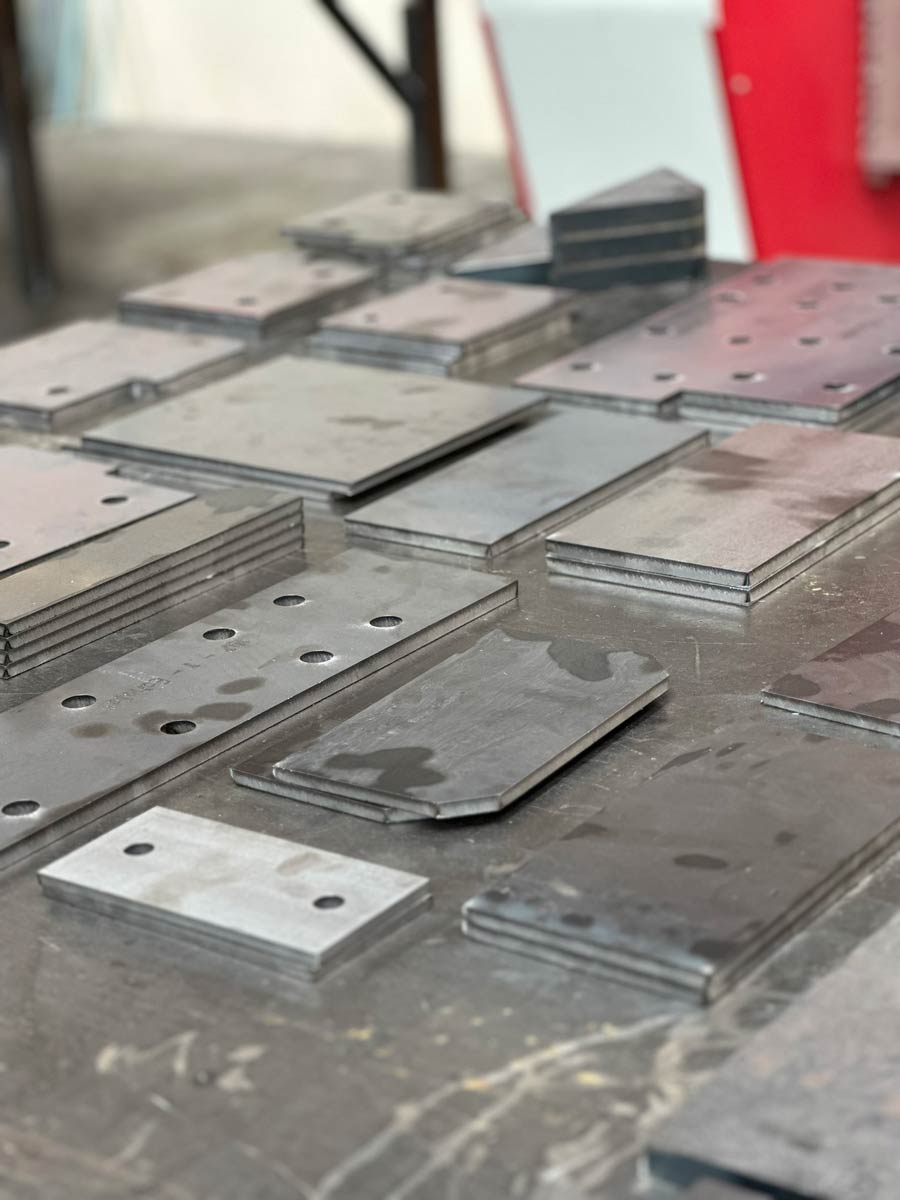

On distingue généralement deux grandes familles de platines : les platines pleines, livrées sans perçage pour un usage entièrement sur mesure, et les platines percées, prêtes à être fixées avec de la boulonnerie adaptée.

Certaines platines peuvent également être soudées à un tube ou un profil, formant un ensemble prêt à poser.

Platine pleine ou platine percée : comment choisir ?

Platine pleine

La platine pleine est choisie lorsque le projet nécessite une liberté totale de perçage. Elle permet d’adapter précisément le diamètre, le nombre et la position des trous en fonction du support, des contraintes mécaniques ou de l’implantation sur chantier. Ce type de platine est particulièrement adapté aux projets spécifiques, aux reprises de structure, aux montages non standards ou lorsque les entraxes de fixation ne sont pas connus à l’avance. Elle est aussi couramment utilisée en soudure, notamment pour fabriquer des platines sur mesure ou des ensembles mécano-soudés.

Platine percée

La platine percée est pensée pour une mise en œuvre rapide. Les trous sont déjà positionnés et dimensionnés pour une fixation directe, ce qui limite les opérations de perçage sur site et sécurise l’alignement. Elle est idéale pour les usages répétitifs ou courants : fixation de portails, poteaux, tubes acier, supports de garde-corps, éléments de serrurerie ou structures légères. La platine percée est souvent utilisée lorsqu’on recherche un gain de temps, une pose propre et une solution standardisée.

Diamètre des trous : logique de fixation

Le diamètre des trous d’une platine acier ne correspond jamais exactement à celui du boulon ou de la tige filetée utilisée. Un jeu fonctionnel est indispensable pour faciliter la mise en place, compenser les légers défauts d’alignement et éviter les contraintes parasites lors du serrage. En pratique, on prévoit systématiquement un diamètre de trou légèrement supérieur à celui de la fixation :
● Boulon M8 → trou Ø10 mm
● Boulon M10 → trou Ø12 mm
● Boulon M12 → trou Ø14 mm
● Boulon M16 → trou Ø18 mm

Cette logique s’applique aussi bien à une platine acier percée, qu’il s’agisse d’une platine de portail, d’une platine de fixation pour tube carré, d’une platine ronde acier ou d’une platine destinée à être soudée sur une structure.

Le choix du diamètre de trou doit toujours être cohérent avec :

● le type de support (dalle béton, mur plein, longrine, poteau),
● le mode de fixation (cheville mécanique, goujon d’ancrage, tige filetée + scellement chimique),
● l’accessibilité lors de la pose (mise en place, réglage, reprise d’aplomb).

Chez Metallo Détail, les platines peuvent être livrées pleines ou percées, afin de s’adapter aussi bien aux montages standard qu’aux configurations spécifiques.

Quelle épaisseur de platine acier selon l’usage ?

L’épaisseur d’une platine acier conditionne directement sa rigidité, sa capacité à répartir les efforts et sa tenue dans le temps. Une platine trop fine peut se cintrer ou se déformer, même avec une fixation correcte, ce qui fragilise l’ensemble de la structure.

Pour des usages décoratifs ou faiblement sollicités (éléments esthétiques, pièces décoratives, platines décoratives), une faible épaisseur peut suffire, à condition que la platine ne reprenne pas de charge structurelle.

Les épaisseurs intermédiaires sont généralement utilisées pour les portails, poteaux légers, garde-corps, mains courantes ou fixations de tubes acier. Elles offrent un bon compromis entre rigidité, facilité de perçage et coût maîtrisé.

Les fortes épaisseurs sont réservées aux usages structurels : poteaux porteurs, structures métalliques, reprises d’efforts, fixation d’IPN ou d’IPE, ou platines servant d’interface entre une ossature et une dalle béton. Dans ces cas, l’épaisseur de la platine est aussi importante que le diamètre des ancrages.

Le bon choix ne dépend donc pas uniquement de la dimension de la platine, mais bien de l’effort réel à reprendre, du bras de levier et des contraintes appliquées à l’ouvrage.

Forme de la platine : ronde, carrée ou triangulaire

La forme d’une platine acier joue un rôle à la fois mécanique et esthétique. Elle influence la répartition des efforts, la position des fixations et l’intégration visuelle de la pièce dans l’ouvrage final.

Dans la pratique, on choisira généralement :

la platine carrée acier pour les poteaux, tubes carrés, portails et structures droites, car elle facilite l’implantation des perçages et offre une bonne stabilité,

la platine ronde acier pour les poteaux ronds, escaliers, mains courantes ou structures visibles, où l’esthétique et la continuité des formes sont recherchées,

la platine triangulaire ou gousset pour les renforts, les reprises d’efforts directionnels ou les zones soumises à des contraintes importantes.

La forme ne remplace jamais un bon dimensionnement de l’épaisseur et des fixations, mais elle vient l’accompagner pour garantir la durabilité, la sécurité et la cohérence de l’ensemble.

Chez Metallo Détail, les platines acier sont proposées dans différentes formes (pleines, percées, soudées, décoratives), avec une logique d’usage terrain et la possibilité de solutions sur mesure lorsque le projet l’exige.

Fixations et cas des platines soudées

La fixation d’une platine acier peut être réalisée par boulonnage mécanique, scellement chimique ou pré-scellement, en fonction du support (dalle béton, mur, structure métallique) et des efforts à reprendre. Le choix des boulons est indissociable de l’épaisseur de la platine et du diamètre des trous : une platine correctement dimensionnée travaille toujours en cohérence avec son système d’ancrage.

Dans certaines configurations, le recours à des platines soudées (platine avec tube carré ou tube rond déjà assemblé) est particulièrement pertinent. Cette solution garantit un alignement précis, une meilleure rigidité globale et une mise en œuvre plus rapide, notamment pour les pieds de poteaux, les portails, les garde-corps ou les structures répétitives. Elle permet également de limiter les erreurs de pose sur chantier et d’assurer une reprise d’efforts plus homogène.

Conclusion,

Une platine acier ne se choisit jamais au hasard. Diamètre des trous, épaisseur, forme et type de fixation doivent être cohérents avec l’usage réel : portail, poteau, structure ou tube. Une platine bien dimensionnée assure la sécurité, la durabilité et la simplicité de pose. Metallo Détail propose une large gamme de platines acier, standards ou sur mesure, adaptées aux contraintes techniques de chaque projet.
