Construire en tube acier (rectangulaire/carré) : perçage, épaisseur, assemblages

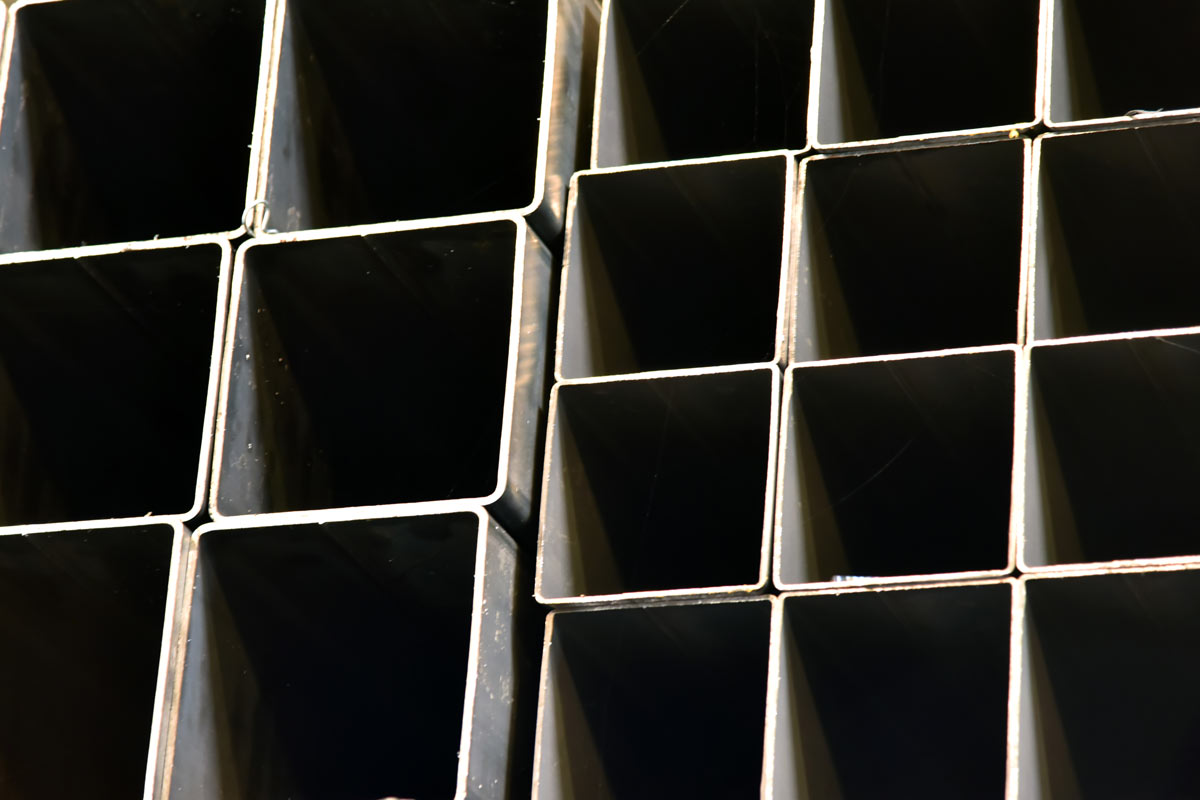

Les profilés creux en acier sont recherchés pour leur rigidité, leur propreté d’assemblage et leur excellent rapport poids/résistance. Le tube rectangulaire acier concentre la matière dans un sens : on place la grande hauteur dans l’axe des efforts pour des cadres, traverses ou piètements très stables. Le tube carré acier répartit mieux la résistance dans les deux directions : idéal pour potelets, montants, châssis compacts ou mobilier. Chez Métallo Détail, vous commandez vos longueurs au millimètre (tolérance ± 1 mm), avec options utiles (coupe biaise, perçage sur plan) pour limiter les chutes et gagner du temps au montage.

Bien dimensionner : section, épaisseur et contexte d’usage

Le choix de la section/épaisseur dépend de trois paramètres : portée, charge (statique/dynamique) et mode de sollicitation (flexion, compression, torsion). Quelques repères indicatifs (un calcul reste nécessaire pour les ouvrages porteurs) :

Habillages, cadres légers : 30×20×2 mm (rect.) ou 30×30×2 mm (carré).

Portillons, piètements, étagères solides : 40×20×2–3 mm (rect.) ou 40×40×2–3 mm (carré).

Portails, ossatures de pergola : 60×30×2–3 mm (rect.) ou 50×50×3 mm (carré).

Montants soumis au flambage : privilégier une section plus “haute” (ex. 80×40×3 mm) ou augmenter l’épaisseur.

Pensez aussi à l’environnement : en extérieur, protégez l’acier (primaire + peinture) ou orientez-vous vers une version de tube rectangle en acier galvanisé ; en exposition sévère (bord de mer, chloré), l’aluminium ou l’inox sont des alternatives crédibles.

Percer proprement sans ovaliser : méthode et réglages

Un perçage net dépend surtout de la préparation et de la maîtrise de la vitesse. Procédez ainsi : traçage précis (pointe à tracer), pointeau, puis bridage du tube sur un martyr pour éliminer les vibrations. Utilisez un foret HSS/Co en bon état, avec une vitesse modérée et lubrification (huile de coupe). Avancez progressivement : petit diamètre pilote → diamètre final, puis ébavurage à la fraise conique.

Pour les gros Ø, une scie-cloche bimétal bien guidée et une avance régulière limitent l’échauffement et évitent l’ovalisation de la paroi. Cette méthode s’applique indifféremment aux tubes rectangulaires et tubes carrés.

Éviter l’écrasement au serrage : inserts, entretoises, écrous à sertir

Quand une vis traverse un tube rectangulaire acier ou carré, serrer “en l’air” déforme la paroi (ovalisation, creux). La parade est simple : placez une entretoise interne (petit manchon ajusté à la largeur intérieure) ; le serrage s’effectue alors sur l’entretoise, pas sur la tôle.

Si l’accès arrière est impossible, un écrou à sertir (Rivnut) est très efficace, à condition de respecter la plage d’épaisseur recommandée et de contrôler le couple de serrage. Pour des efforts répétés (charnières, pivots), préférez un manchon soudé ou une bague tournée insérée dans le tube : tenue durable, jeu maîtrisé.

Renforcer intelligemment les assemblages (goussets, platines, doublages)

Les zones d’angle et de perçage concentrent les contraintes ; un renfort local évite les fissures et améliore la rigidité globale.

Côté dimensionnement pratique, visez un gousset couvrant au moins 1/3 à 1/2 de la jambe du cadre, laissez le passage aux cordons, ébavurez et protégez après soudure.

Coupe droite, coupe biaise et préparation des soudures

Une coupe propre conditionne l’équerrage et la qualité des assemblages. La scie à ruban donne une perpendicularité impeccable ; le tronçonnage au disque est rapide mais exige bridage rigoureux et ébavurage soigné. Pour les cadres, la coupe biaise (onglet) prépare un assemblage discret et solide : contrôlez l’angle avant pointage.

Avant soudure : dégraissez, retirez localement la calamine, réalisez un chanfrein (≈30–45°) dès que l’épaisseur augmente afin d’assurer la pénétration. Pointez en croisé pour limiter le voilement, contrôlez l’équerrage, puis exécutez des cordons continus en MIG/MAG ou à l’arc selon l’équipement. Traitez immédiatement les zones usinées (ébavurage, dépoussiérage, protection) pour éviter l’oxydation en attente de finition.

Protection & finitions : antirouille, galva, alternatives alu/inox

En intérieur sec,

dégraissez, brossez les coupes/perçages puis appliquez un primaire antirouille et une peinture de finition, ou un vernis incolore sur les zones usinées pour garder l’aspect brut.

En extérieur ou en milieu humide,

passez sur un système peinture renforcé (primaire riche en zinc + finition) ou choisissez directement une version galvanisée quand le projet s’y prête (voir le tube rectangulaire galvanisé pour un entretien réduit).

Exposition sévère (bord de mer, chloré) :

l’aluminium ou l’inox offrent une tenue supérieure, à condition d’éviter les couples galvaniques et de soigner les finitions des soudures.

Cas pratiques & repères (portillon, piètement, garde-corps)

Portillon acier (env. 1,0 × 1,8 m)

Cadre en 40×40×2 mm (carré) ou 60×30×2–3 mm (rectangulaire). Entretoises internes aux zones de serrage, goussets d’angle, charnières sur zone doublée. Un plat acier en renfort local autour des perçages évite l’amorçage de fissures.

Piètement de table/établi

Montants en 50×50×3 mm (carré) ou 80×40×3 mm (rect.), traverses en 40×20×2–3 mm, platines d’appui vissées au sol/plateau. Peinture antirouille soignée en atelier

Montant de garde-corps

40×40×3 mm (carré) ou 60×30×3 mm (rect.), platines d’about dimensionnées, perçages guidés et protégés. Pour des renforts d'angles propres : utilisez une cornière acier prête à souder.

Conclusion & passage à l’action

Retenez l’essentiel : choisissez une section/épaisseur cohérente avec l’effort, percez progressivement en lubrifiant, évitez l’écrasement avec entretoises/écrous à sertir, renforcez là où ça travaille (goussets, doublages) puis protégez selon l’environnement.

Métallo Détail réalise vos découpes au millimètre (±1 mm) et vos perçages sur plan, avec livraison rapide 48/72h. Prêt à commander ? Parcourez nos tubes acier rectangulaires et carrés découpés sur mesure directement en ligne.
