Tige filetée acier : diamètres, classes de résistance et usages
Avant d'acheter une tige filetée acier, deux éléments comptent autant que le diamètre : la classe de résistance (4.8, 8.8, 10.9…) et la finition (zinguée, brute, inox). Une tige sous-dimensionnée casse en charge ; une finition inadaptée rouille dans l'année. Ce guide explique comment lire les caractéristiques d'une tige filetée et comment choisir la bonne pour votre projet, qu'il s'agisse de scellement chimique, d'assemblage traversant ou de suspension.
Qu'est-ce qu'une tige filetée et à quoi sert-elle ?
Une tige filetée est une barre cylindrique en acier sur laquelle un filetage métrique a été usiné sur toute la longueur, conformément à la norme DIN 975. Concrètement, c'est un boulon long sans tête : on coupe à la longueur voulue, on visse des écrous aux deux extrémités, et on serre l'assemblage. La longueur standard est de 1 mètre, mais la tige filetée Métallo Détail peut être découpée à la cote exacte à la commande.
Les usages courants en font un produit très polyvalent. En assemblage traversant, la tige passe à travers plusieurs éléments pour les solidariser : poutres en bois ou métal, panneaux, plaques d'ancrage. En scellement chimique, la tige est ancrée dans un trou rempli de résine sur béton, parpaing ou pierre, pour reprendre des charges importantes là où une cheville classique ne suffit plus. En suspension, deux tiges parallèles soutiennent un élément sous plafond : luminaire technique, chemin de câbles, gaine, faux-plafond.
À ne pas confondre avec la tige filetée à goujon (filetée seulement aux extrémités) ou avec la barre lisse non filetée. La tige filetée standard est filetée du début à la fin, ce qui permet de la couper où on veut et de positionner les écrous à n'importe quelle hauteur.
Classes de résistance : comprendre le code 4.6, 4.8, 6.8, 8.8, 10.9, 12.9
Sur une tige filetée acier, la classe de résistance est marquée par deux chiffres séparés par un point (par exemple 8.8). Ce code n'est pas arbitraire : il décrit précisément les propriétés mécaniques du métal, et il conditionne directement la charge admissible de l'assemblage.
Le code de classe expliqué
Le premier chiffre indique le centième de la résistance à la rupture en MPa. Une classe "8" signifie une résistance de 800 MPa avant rupture. Le second chiffre indique le rapport entre la limite d'élasticité et la résistance à la rupture, exprimé en dixième. Une classe "8.8" signifie donc 800 MPa de résistance à la rupture et 640 MPa de limite élastique (8 × 0,8 × 100). Au-delà de cette limite élastique, la tige se déforme de manière permanente, même si elle ne casse pas immédiatement.
Concrètement : plus les deux chiffres sont élevés, plus la tige supporte de charge avant déformation et avant rupture. Une 4.6 est une tige basique pour assemblages légers, une 8.8 est le standard structurel, une 10.9 et une 12.9 sont des aciers à haute résistance utilisés en mécanique de précision ou en charpente lourde.
Pourquoi la classe 8.8 est le standard
La classe 8.8 représente un excellent compromis entre résistance mécanique, ductilité (capacité à se déformer sans casser net), facilité d'usinage et coût. C'est pour cette raison qu'elle domine les usages structurels courants : assemblages métalliques, fixations sur béton, suspensions techniques, charpentes secondaires. La tige filetée Métallo Détail est proposée précisément dans cette classe 8.8, zinguée pour la protection à la corrosion.
Classes basses (4.6, 4.8)
- Résistance à la rupture : 400 MPa
- Comportement : ductile, se déforme avant de casser
- Usages : assemblages non structurels, fixation légère, bricolage
- Limite : insuffisant pour structures et scellement lourd
Classes hautes (8.8, 10.9, 12.9)
- Résistance à la rupture : 800 à 1200 MPa
- Comportement : haute résistance, sensibilité accrue aux entailles
- Usages : structure, scellement chimique, ancrages porteurs
- Limite : plus coûteux, manipulation plus délicate

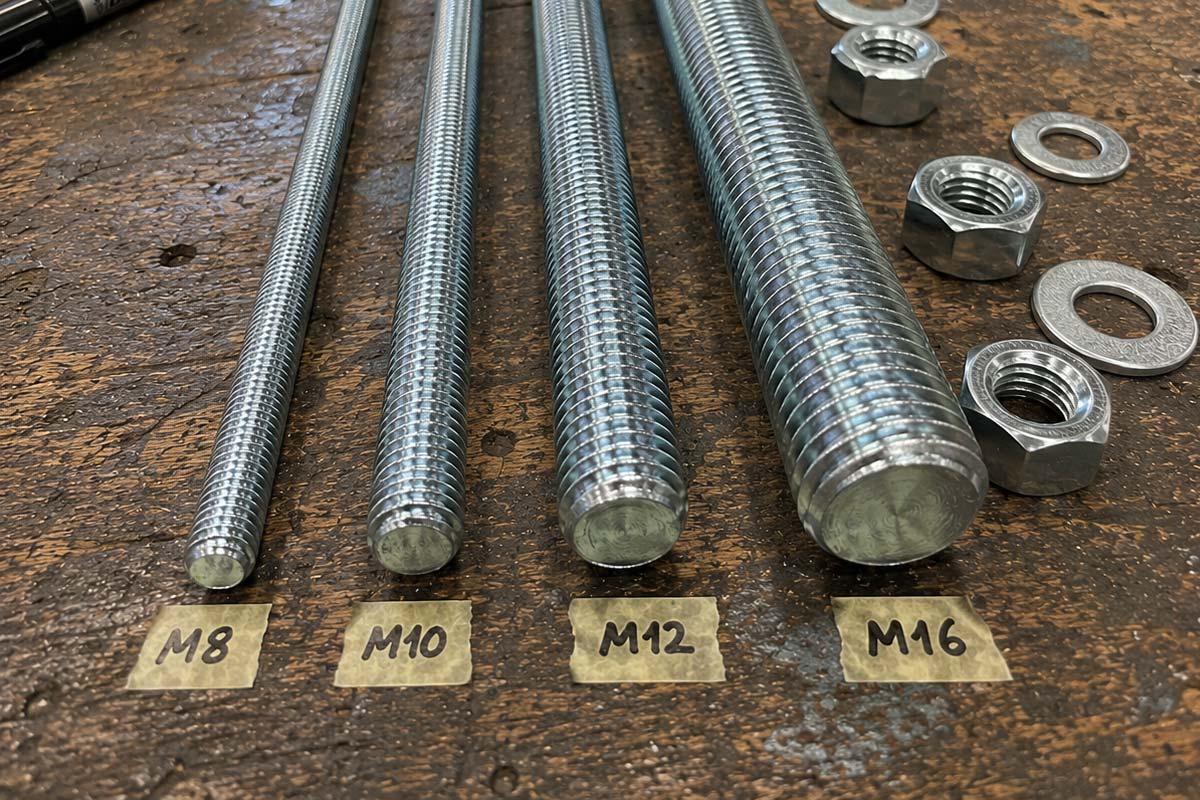

Diamètres et longueurs : comment choisir
Les tiges filetées suivent le standard métrique ISO. Le diamètre est désigné par la lettre M suivie du diamètre nominal en millimètres (M6, M8, M10, M12, etc.). Cette désignation correspond au diamètre extérieur du filetage. La longueur standard de barre est de 1 mètre, mais la découpe à la cote évite les coupes maison qui abîment le filetage en bout.
| Diamètre | Pas du filetage | Charge indicative en 8.8 | Usages typiques |
|---|---|---|---|
| M6 | 1,0 mm | Faible à modérée | Petit mobilier, fixation légère, électroménager |
| M8 | 1,25 mm | Modérée | Mobilier robuste, supports muraux, fixations courantes |
| M10 | 1,5 mm | Bonne | Suspension de chemin de câbles, fixation sanitaire, garde-corps léger |
| M12 | 1,75 mm | Élevée | Assemblage structurel léger, scellement chimique courant |
| M14 | 2,0 mm | Élevée | Scellement de structure, fixation de poteau |
| M16 et plus | 2,0 à 3,0 mm | Très élevée | Structure lourde, charpente, ancrage de machine |
Les charges indicatives ci-dessus servent à se faire une idée du calibre, pas à dimensionner précisément un ouvrage. Pour une application engageant la sécurité (suspension de charge, élément structurel), le dimensionnement précis dépend du type d'effort (traction, cisaillement, fatigue), du mode de fixation et des coefficients de sécurité à appliquer. Un avis professionnel ou un calcul de bureau d'études restent nécessaires sur ces cas.
Tige filetée zinguée : tenue à la corrosion
La finition la plus courante en quincaillerie standard est le zingage électrolytique (parfois appelé "bichromaté" ou "blanc-bleu" selon la couleur du passivage). Ce procédé dépose une fine couche de zinc, généralement entre 5 et 20 micromètres, par voie électrochimique à froid. Plus fin que la galvanisation à chaud, le zingage électrolytique offre une bonne protection en intérieur et en extérieur abrité, mais reste limité face aux expositions sévères.
En intérieur sec (atelier, intérieur d'habitation, plénum), la durée de protection est très longue, l'oxydation du zinc étant minime. En extérieur abrité (garage ouvert, sous toiture, terrasse couverte), la tige zinguée tient bien plusieurs années sans dégradation notable. En extérieur exposé direct (clôture pleine pluie, scellement extérieur visible), la couche commence à s'oxyder plus rapidement, et la tige finit par présenter des points de rouille superficielle au bout de quelques années selon l'exposition.
Pour les environnements sévères, deux options : passer à une tige inox A2 (304) ou A4 (316) pour bord de mer et chlore, ou doubler la protection en associant la tige zinguée à un scellement chimique qui isole la partie ancrée. Pour comprendre les arbitrages sur les finitions extérieures, le guide quel métal pour l'extérieur détaille les choix par environnement.
Tige filetée et environnement humide
La tige filetée zinguée 8.8 reste un excellent choix pour les usages courants, y compris en extérieur abrité. En revanche, pour un scellement en bord de mer (à moins de 5 km du littoral), en bord de piscine, en milieu chloré ou en immersion, la zinguée n'est pas adaptée : la corrosion sous tension peut entraîner une fragilisation de la tige sur les classes hautes. Dans ces cas, l'inox 316L (A4) est la nuance à viser.
Monter une tige filetée : accessoires et bonnes pratiques
Une tige filetée se monte rarement seule. Les accessoires associés conditionnent la qualité et la pérennité de l'assemblage : écrous, rondelles, éventuellement contre-écrous ou frein-filet.
L'écrou doit être de classe au moins équivalente à celle de la tige (un écrou de classe 8 sur une tige 8.8). Un écrou de classe inférieure devient le maillon faible et casse avant la tige, ce qui ruine l'intérêt d'avoir choisi une tige haute résistance. Les écrous hexagonaux standard (DIN 934) couvrent la majorité des usages. Pour limiter le desserrage sous vibration, on utilise un écrou nylstop (bague nylon de blocage) ou un système de contre-écrou.
Les rondelles répartissent la pression de serrage sur le support. La rondelle plate (DIN 125) est le standard, à utiliser systématiquement. La rondelle éventail ou la rondelle ressort ajoutent un effet anti-desserrage pour les assemblages soumis à vibrations.
Le couple de serrage dépend du diamètre et de la classe. En classe 8.8 zinguée sur acier, les ordres de grandeur courants sont d'environ 10 N·m pour du M6, 25 N·m pour du M8, 50 N·m pour du M10, et 85 N·m pour du M12. Ces valeurs servent de repère ; un serrage précis sur application sensible se fait à la clé dynamométrique selon les spécifications du projet.
Tige filetée pour scellement chimique
Le scellement chimique consiste à injecter une résine époxy, polyester ou hybride dans un trou foré, puis à enfoncer la tige filetée avant durcissement. C'est l'une des techniques d'ancrage les plus performantes pour des charges lourdes sur béton, parpaing ou pierre. La tige doit être propre, dégraissée et la classe doit suivre les recommandations du fabricant de résine, généralement à partir de 8.8. Pour le choix de la plaque d'assise associée, le guide platine acier de fixation détaille les critères d'épaisseur et de perçage.
Tige filetée sur mesure : pourquoi commander la longueur exacte
La barre standard de 1 mètre couvre beaucoup d'usages, mais sur de nombreux projets c'est une longueur intermédiaire qu'il faut. Couper soi-même une tige filetée pose un problème récurrent : la disqueuse ou la scie à métaux endommage le filetage en bout de coupe, ce qui empêche l'écrou de visser correctement sur les derniers tours. Il faut soit limer, soit refileter, soit accepter de perdre quelques millimètres utiles.
La découpe à la cote en atelier évite ce problème : le bout est ébavuré pour préserver le filetage, et la longueur est garantie à ±1 mm. C'est particulièrement utile pour les projets répétitifs (suspensions identiques, scellements en série) où chaque tige doit faire exactement la même cote.
Préparer votre demande de tige filetée sur mesure
Pour un devis précis, les informations utiles à fournir : diamètre (M6, M8, M10, M12…), classe souhaitée (8.8 standard, ou autre selon besoin), longueur exacte par pièce, quantité totale, finition (zinguée par défaut), usage envisagé (information utile pour valider que la classe et la finition sont adaptées). Pour les projets de scellement chimique, indiquer également la profondeur d'ancrage prévue pour valider la longueur totale nécessaire. Demander un devis sous 48 heures →
Questions fréquentes
Quelle classe de tige filetée pour fixer du structurel ?
La classe 8.8 est le standard pour les applications structurelles courantes : assemblage de profilés acier, scellement chimique sur béton, suspension de charge significative. En dessous (4.6, 4.8), la résistance devient insuffisante pour reprendre des efforts importants. Au-dessus (10.9, 12.9), on entre dans des applications de mécanique fine ou de structure lourde qui justifient un calcul précis.
Comment couper proprement une tige filetée sans abîmer le filet ?
Trois méthodes : visser un écrou en amont du point de coupe, couper à la disqueuse ou scie à métaux, puis dévisser l'écrou pour reformer le filet abîmé en bout ; couper avec une pince coupe-boulon adaptée au diamètre, qui laisse un bout plus propre ; ou commander la tige déjà découpée à la cote en atelier, qui élimine totalement le problème.
Tige filetée zinguée ou inox : comment choisir ?
Zinguée pour la grande majorité des usages courants (intérieur, extérieur abrité). Inox A2 (304) en cas d'exposition humide ou pour usage alimentaire. Inox A4 (316) en bord de mer, autour de piscine, en milieu chloré ou industriel agressif. Le surcoût de l'inox est significatif, donc il se justifie surtout quand l'environnement l'impose réellement.
Quel diamètre de tige filetée pour suspendre une charge ?
L'ordre de grandeur dépend de la charge : pour une suspension légère (luminaire, panneau), M6 ou M8 suffisent. Pour un chemin de câbles ou une charge modérée (jusqu'à quelques dizaines de kg sur deux tiges parallèles), M10 est adapté. Au-delà, M12 ou M14 selon la charge totale. La vérification finale doit intégrer un coefficient de sécurité et le mode de fixation au support haut.
Peut-on souder une tige filetée ?
Techniquement oui, l'acier de classe 8.8 reste soudable, mais la chaleur de soudure modifie localement les propriétés mécaniques (recuit), ce qui peut faire chuter la résistance dans la zone affectée. De plus, sur une tige zinguée, le zinc se vaporise et dégage des fumées toxiques. La soudure n'est donc pas la bonne pratique pour assembler des tiges filetées : on préfère les solutions par écrous, manchons d'accouplement ou ancres soudées dédiées.
