Coudes acier 90° à souder : diamètres, rayon 3D et raccordement de tubes
Pour raccorder deux sections de tube acier à 90°, deux solutions cohabitent : cintrer le tube en continu, ou souder un coude acier 90° 3D sur les extrémités. Le premier demande du matériel spécifique et une étude de faisabilité, le second se commande à l'unité et se soude proprement sur n'importe quel tube acier du même diamètre. Ce guide explique comment choisir le bon diamètre, ce que signifie la mention "3D", comment apparier le coude au tube pour une soudure propre, et dans quels cas le coude soudé est plus malin que le cintrage.

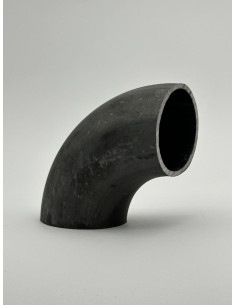

Qu'est-ce qu'un coude acier 3D à souder ?
Un coude acier à souder est un segment de tube préformé en angle, fabriqué industriellement à partir d'un tube sans soudure et destiné à être raccordé par soudure à deux tubes droits. Pas de visserie, pas de bride : la jonction est métallurgique, ce qui donne un assemblage continu et durable.
La mention "3D" désigne le rayon de courbure du coude, et non sa géométrie en trois dimensions comme on pourrait le croire. Un coude 3D a un rayon de courbure égal à trois fois le diamètre extérieur du tube. Pour un coude en 33,7 mm de diamètre, le rayon de courbure est donc d'environ 100 mm. C'est ce qu'on appelle un grand rayon, qui donne une courbe douce et progressive.
Cette géométrie a deux conséquences pratiques. Le passage de fluide ou de tirage est plus fluide qu'avec un coude court (à rayon 1,5D, plus serré), ce qui en fait la référence pour la tuyauterie et la ventilation. Et l'aspect visuel est plus harmonieux, ce qui compte sur les ouvrages visibles comme les mains courantes ou les structures décoratives.
Le coude acier proposé chez Métallo Détail est livré en acier brut non protégé : pas de zinc, pas de peinture, juste la matière sortie d'usinage. Cela laisse libre choix de la finition après assemblage : peinture, galvanisation à chaud de l'ensemble une fois soudé, ou simplement laissé brut pour les usages intérieurs.

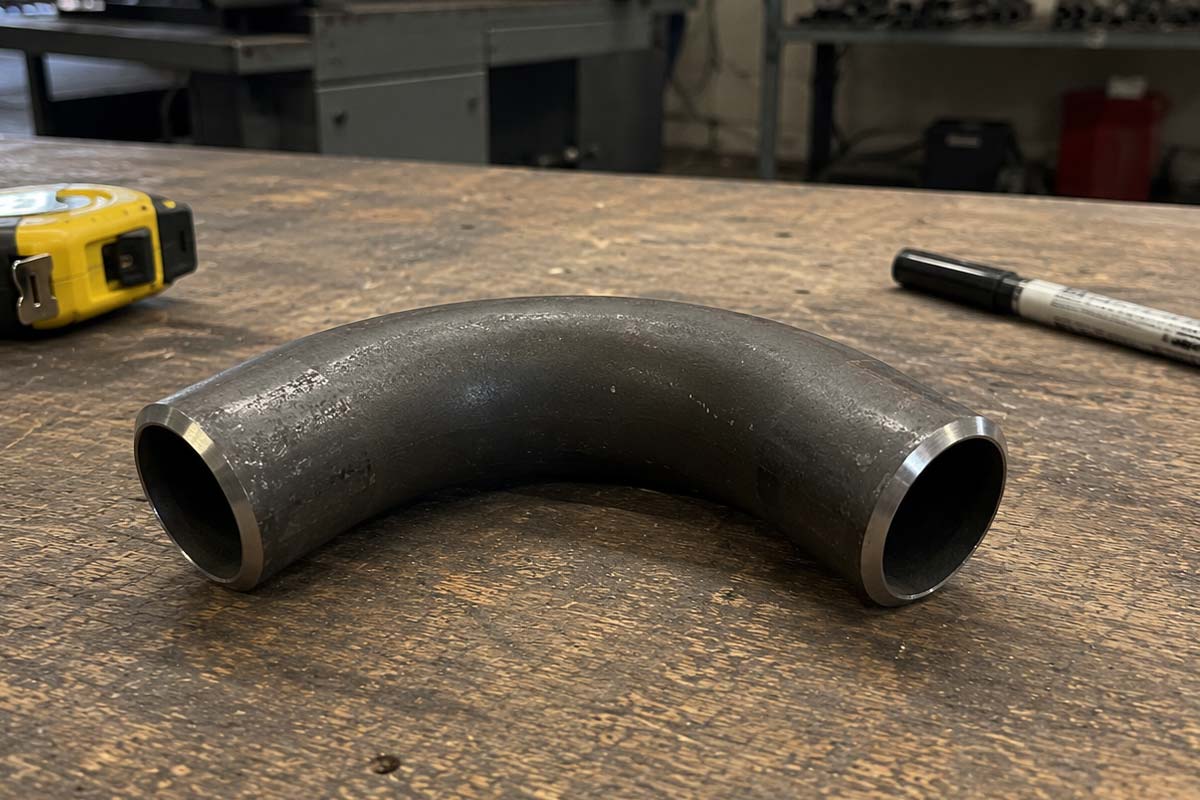

Coude soudé ou tube cintré : faire le bon choix
Avant d'acheter un coude, autant savoir si c'est vraiment la bonne solution face au cintrage continu. Les deux donnent un changement de direction à 90°, mais ne s'utilisent pas dans les mêmes contextes.
Le tube cintré est continu sur toute la longueur, sans interruption. Pas de cordon de soudure, pas de zone d'assemblage, donc pas de point faible géométrique ni esthétique. C'est l'option de référence pour une main courante visible où l'aspect compte, ou pour un projet où la longueur cintrée est intégrée dans une seule barre. En revanche, le cintrage demande une cintreuse adaptée au diamètre et à l'épaisseur, et impose des contraintes de rayon minimum. Pour explorer les limites du cintrage, le guide tube acier cintré : faisabilité et rayons détaille les critères techniques.
Le coude soudé, lui, se commande à l'unité. Pas besoin de cintreuse, pas d'étude de faisabilité : on coupe deux tubes droits aux longueurs voulues, on les soude de part et d'autre du coude, l'angle 90° est garanti par la géométrie industrielle du coude. C'est la solution rapide pour les usages techniques où la performance prime sur l'esthétique de la jonction : tuyauterie, ventilation, structure répétitive, raccordement modulaire. Le coude est aussi le seul choix possible quand le projet impose plusieurs raccords identiques en série, parce que le rendu reste rigoureusement constant d'une pièce à l'autre.
Les 9 diamètres standards : 21,3 à 101,6 mm avec épaisseur calibrée
La gamme de coudes acier 3D couvre les neuf diamètres standards qui correspondent aux tubes acier industriels les plus utilisés en France. Une particularité importante : l'épaisseur de paroi du coude n'est pas fixe, elle est calibrée pour correspondre à celle d'un tube standard du même diamètre. Ce qui garantit une compatibilité dimensionnelle sans ajustement quand on appaire un coude à un tube.
| Diamètre extérieur | Épaisseur paroi | Application courante |
|---|---|---|
| 21,3 mm | 2,0 mm | Petite tuyauterie, raccordement technique, mobilier léger |
| 26,9 mm | 2,3 mm | Tuyauterie standard, châssis léger, garde-corps fin |
| 33,7 mm | 2,3 mm | Main courante d'escalier, balustrade, ventilation technique |
| 42,4 mm | 2,6 mm | Main courante robuste, raccordement structurel, garde-corps |
| 48,3 mm | 2,6 mm | Structure modulaire, échafaudage technique, poteau de balustrade |
| 60,3 mm | 2,9 mm | Structure porteuse légère, ventilation forte section |
| 76,1 mm | 2,9 mm | Tuyauterie industrielle, structure modulaire renforcée |
| 88,9 mm | 3,2 mm | Tuyauterie de gros diamètre, structure porteuse |
| 101,6 mm | 3,6 mm | Tuyauterie industrielle lourde, gaines techniques |
À noter que ces diamètres correspondent au diamètre extérieur exact, mesuré au pied à coulisse. Ce n'est pas une dimension nominale arrondie comme on en trouve dans certaines normes anglo-saxonnes : un coude 33,7 mm fait bien 33,7 mm de diamètre extérieur, comme un tube acier rond du même appellation.
Apparier coude et tube : la règle pour une soudure propre
Le piège classique sur une commande de coudes acier, c'est de ne pas vérifier la compatibilité dimensionnelle avec le tube auquel ils seront soudés. Un coude prévu pour du 33,7 × 2,3 mm ne se soudera pas proprement à un tube de 33,7 × 3,2 mm : les épaisseurs ne correspondent pas, le décalage à la jonction fragilise le cordon et casse l'aspect visuel.
La règle est simple : commander le coude avec exactement le même diamètre extérieur et la même épaisseur de paroi que le tube de raccordement. Sur la gamme Métallo Détail, l'épaisseur du coude est calibrée pour matcher celle d'un tube acier rond standard du même diamètre. Pour un projet utilisant des tubes en 42,4 × 2,6 mm, on commande des coudes 42,4 mm (qui sortent automatiquement en 2,6 mm de paroi). La cohérence est garantie par le catalogue, sans calcul à faire de votre côté.
Pour vérifier ou choisir le diamètre de tube avant commande des coudes, la fiche tube rond acier donne la liste des diamètres et épaisseurs disponibles. Bonne pratique : on commande d'abord les tubes, on vérifie sur le bon de livraison l'épaisseur réelle (qui peut légèrement varier d'une coulée à l'autre), puis on commande les coudes au même calibre.
Cas particulier qui mérite attention : les tubes de chaudronnerie (utilisés en haute pression) ont parfois des épaisseurs différentes des tubes de structure du commerce. Si votre projet utilise du tube chaudronnerie spécifique, vérifiez la correspondance avec le coude avant de souder. Pour les usages structurels standards (main courante, garde-corps, ventilation, châssis), il n'y a en revanche aucune surprise à attendre.
Souder un coude sur un tube : technique et précautions
La soudure d'un coude se distingue de la soudure de deux tubes droits par un détail qui change tout : le coude étant courbe, le cordon de soudure ne se fait pas sur une ligne droite mais sur un cercle complet autour du tube. Cela impose deux variations de position pour l'opérateur, qu'il faut anticiper avant de commencer.
La préparation commence par un chanfrein léger en bout de chaque tube et en bout de chaque entrée de coude (s'il n'est pas déjà chanfreinné en sortie d'usinage). Le chanfrein crée le volume nécessaire au cordon de pénétration et garantit une soudure structurelle propre. Sur les coudes Métallo, ce chanfrein est généralement déjà présent en sortie de fabrication.
L'alignement se fait à sec avant tout pointage : le coude est positionné contre le tube, en vérifiant l'angle final attendu (90° par défaut, mais vérifier que la position des deux tubes droits raccordés correspond au plan d'ensemble). Un pointage léger en 4 points autour de la circonférence stabilise l'assemblage avant cordon complet.
La soudure complète se fait ensuite en plusieurs passes selon l'épaisseur. Procédé MIG/MAG ou électrode enrobée, avec une attention à la déformation thermique : sur les petits diamètres (21,3 à 33,7 mm), la chaleur peut tirer le coude vers la zone de soudure et désaligner légèrement l'ensemble. Souder en alternant les positions diamétralement opposées limite ce risque.
Dernier point : l'acier brut du coude n'est pas protégé contre la rouille. Une fois la soudure terminée, l'ensemble (coude + cordons + zone affectée thermiquement) doit recevoir une protection adaptée à l'environnement : peinture antirouille pour un usage intérieur, peinture extérieure ou galvanisation à chaud post-soudure pour un usage extérieur durable. Pour le détail des procédés de protection et de retouche, le guide acier galvanisé qui rouille : diagnostic et réparation donne le cadre général applicable.
Cas d'usage concrets
Les coudes acier 3D couvrent une gamme d'applications très large dès qu'on a besoin de raccorder des tubes acier en angle. Six configurations représentent l'essentiel des commandes.
Main courante d'escalier : raccorder deux sections de rampe à l'angle d'un palier. Diamètres typiques : 33,7 et 42,4 mm, qui correspondent aux mains courantes standards.
Tuyauterie technique : ventilation, fluides industriels, gaines de chantier. Diamètres 60,3 à 101,6 mm selon le débit attendu.
Garde-corps et balustrade soudés : créer des angles francs sur les retours et changements de direction. Diamètres 42,4 et 48,3 mm dominants.
Structure modulaire : châssis répétitifs, ossature de mobilier extérieur, support technique. Diamètres 33,7 à 60,3 mm selon la charge.
Raccordement de cuves et réservoirs : liaison tube-tube en zone technique. Diamètres 48,3 à 88,9 mm selon le diamètre des cuves.
Tuyauterie haute pression industrielle : ouvrages spécialisés où la régularité du cordon est critique. Choix du coude validé par calcul.
Commander des coudes acier : ce qu'il faut préciser
Une commande de coudes acier se cadre rapidement à condition d'avoir les bonnes informations sous la main. Trois paramètres dimensionnent la commande, et un quatrième élément optionnel peut s'ajouter selon le projet.
D'abord le diamètre extérieur exact du tube de raccordement. C'est le seul paramètre qui détermine la référence à commander : 21,3, 26,9, 33,7, 42,4, 48,3, 60,3, 76,1, 88,9 ou 101,6 mm. L'épaisseur de paroi du coude suit automatiquement.
Ensuite la quantité. Sur un projet structurel, un raccord d'angle = un coude. Mais un escalier en U avec deux paliers utilise 4 coudes minimum (deux par palier, un de chaque côté). Une tuyauterie technique avec plusieurs changements de direction peut vite arriver à 10 ou 15 coudes pour un seul projet. Anticiper la quantité totale dès le départ évite les commandes complémentaires.
L'angle est le troisième paramètre. La gamme standard couvre le 90° qui correspond à plus de 80 % des usages réels. Pour d'autres angles (45°, 60°, intermédiaires sur cahier des charges), une consultation atelier permet de valider la faisabilité et le délai.
Quatrième élément optionnel : la quantité de tube acier rond associé. Si vous commandez en même temps les coudes et les tubes droits sur lesquels ils vont se souder, l'atelier peut garantir la cohérence d'épaisseur d'un seul coup, et préparer les longueurs de tube à la cote ±1 mm. Pour explorer la gamme tube rond, la fiche tube rond acier sur mesure couvre les mêmes diamètres que les coudes.
Préparer votre commande coudes acier
Pour un devis rapide, les informations utiles à fournir : diamètre extérieur exact du tube de raccordement, quantité totale de coudes nécessaire, type d'usage prévu (information utile pour valider que le 3D est bien adapté à votre application). Si la commande inclut également les tubes droits associés, indiquer aussi la longueur totale par section et le nombre de longueurs. Pour un angle autre que 90°, le préciser dès le départ pour validation atelier. Demander un devis sous 48 heures →
Questions fréquentes
Qu'est-ce qu'un coude 3D exactement ?
Un coude 3D désigne un coude dont le rayon de courbure est égal à trois fois le diamètre extérieur du tube. Pour un tube de 42,4 mm, le rayon de courbure est donc d'environ 127 mm. Cette géométrie donne une courbe douce, plus fluide pour le passage de fluide et plus harmonieuse visuellement qu'un coude court à rayon 1,5D. C'est le standard de référence pour la tuyauterie et la main courante.
À partir de quel prix un coude acier 90° 3D ?
Les coudes en petit diamètre (21,3 mm en 2 mm d'épaisseur) démarrent à 3,70 € TTC l'unité. Le prix monte avec le diamètre et l'épaisseur de paroi : un coude 42,4 mm tourne autour de 4 à 5 € l'unité, tandis qu'un coude 101,6 mm en 3,6 mm d'épaisseur se positionne plus haut. Pour les tarifs exacts par diamètre, la fiche produit coude acier 90° 3D détaille les variantes disponibles.
Comment savoir si mon tube est compatible avec un coude Métallo ?
Vérifier le diamètre extérieur du tube au pied à coulisse, et confirmer son épaisseur de paroi. Les coudes Métallo sont calibrés pour les épaisseurs standards des tubes acier ronds du commerce, donc la grande majorité des tubes structurels sont compatibles. En cas de doute (tube de chaudronnerie spécifique, tube ancien à dimensions atypiques), une vérification dimensionnelle avant commande lève l'incertitude.
Peut-on souder un coude acier sur un tube galvanisé ?
Techniquement oui, mais avec deux précautions importantes. La chaleur de soudure brûle localement le zinc du tube galvanisé autour du cordon, ce qui dégage des fumées d'oxyde de zinc à inhaler avec ventilation et masque adapté. Et la zone soudée se retrouve sans protection après refroidissement : une retouche au spray de zinc à froid est obligatoire pour préserver la tenue à la corrosion. Sur un projet galvanisé important, la galvanisation à chaud après soudure de l'ensemble (coude + tubes) reste la solution la plus pérenne.
Coude soudé ou tube cintré : lequel choisir pour une main courante visible ?
Pour une main courante visible où l'aspect compte (entrée résidentielle, escalier d'agrément, garde-corps de standing), le tube cintré donne un rendu continu sans cordon visible, qui flatte l'œil. Pour une main courante technique ou un escalier industriel où la performance prime, le coude soudé est plus rapide à mettre en œuvre et tout aussi solide une fois soudé. Le choix dépend donc du contexte esthétique et du budget de réalisation.
