Tuyau inox ou tube inox : quelle différence et lequel commander

Tube ou tuyau : la différence est dans l'usage, pas dans la matière

Un tube se définit par ses dimensions extérieures et sert à construire, un tuyau se définit par son diamètre intérieur de passage et sert à transporter un fluide. C'est la seule distinction de fond, et elle structure tout le reste.

Le tube est un élément de construction. Ce qui compte, c'est son encombrement, sa rigidité et la façon dont il s'assemble : garde-corps, main courante, ossature, piètement de mobilier, barreaudage. On le choisit par son diamètre extérieur, parce que c'est cette cote qui détermine l'aspect, la prise en main et la compatibilité avec les accessoires de fixation.

Le tuyau est un élément de réseau. Ce qui compte, c'est la section de passage disponible pour le fluide, la perte de charge et la tenue à la pression. On le choisit par son diamètre nominal, parce que c'est le débit qui dicte le dimensionnement, pas l'apparence.

Les autres formes suivent la même logique de désignation : la tôle inox se définit par son épaisseur, le plat inox par sa largeur et son épaisseur.

En inox, la matière est la même dans les deux cas : un acier inoxydable austénitique, le plus souvent en nuance 1.4307 correspondant au 304L ou 1.4404 correspondant au 316L, selon la norme NF EN 10088. Ce n'est donc jamais la nuance qui distingue un tube d'un tuyau.

La désignation d'un tube inox : diamètre extérieur et épaisseur

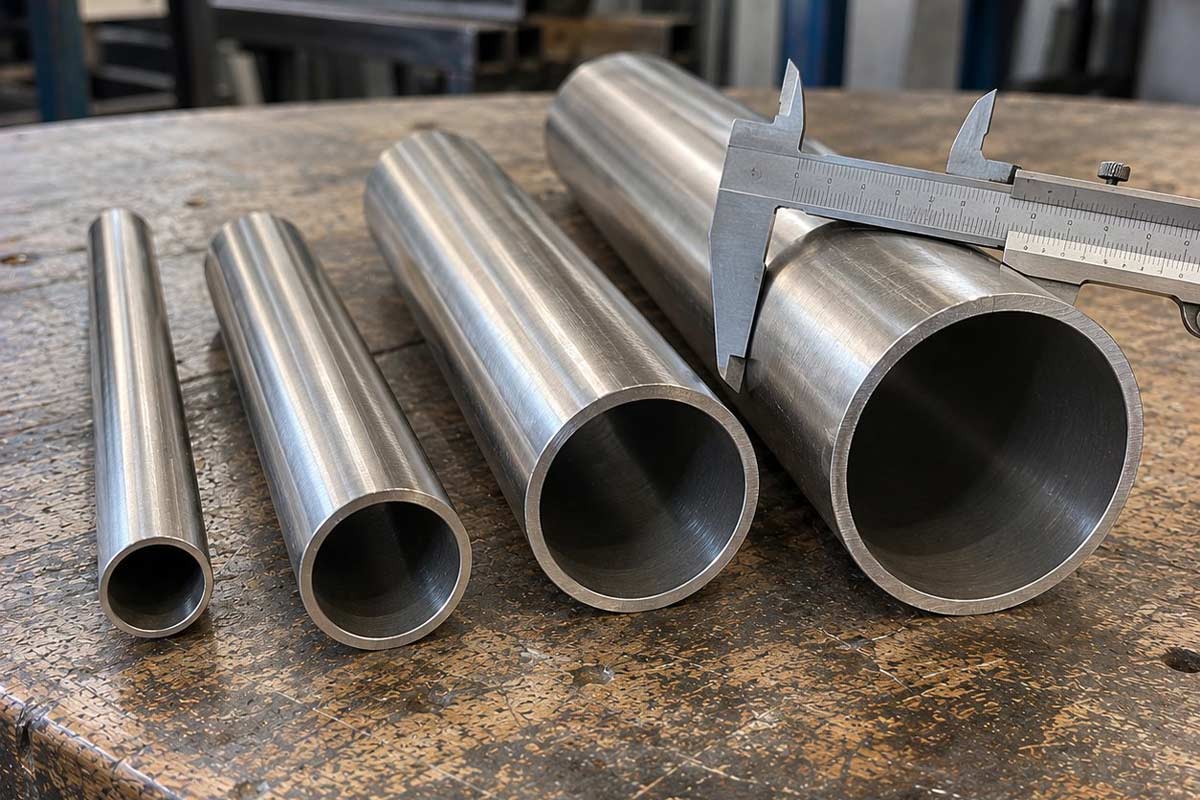

Un tube inox se lit en deux valeurs, le diamètre extérieur puis l'épaisseur de paroi, en millimètres. Un tube 42,4 x 2 mesure 42,4 mm de diamètre extérieur pour 2 mm de paroi, ce qui laisse un passage intérieur de 38,4 mm. Le diamètre intérieur ne figure jamais dans la désignation : il se calcule en retranchant deux fois l'épaisseur.

Les épaisseurs de paroi disponibles, 1,5 ou 2 mm selon le diamètre, sont celles du tube de construction et de décoration, pas celles d'une tuyauterie sous pression, qui demande des parois sensiblement plus fortes. Le détail des diamètres, des sections carrées et rectangulaires et des finitions figure dans le guide des dimensions du tube inox rond, carré et rectangulaire.

Deux séries de diamètres cohabitent dans cette gamme, et c'est la source principale de confusion. La série en valeurs rondes (16, 20, 25, 30, 35, 40, 50 mm) vient de la construction métallique et de l'agencement. La série en valeurs décimales vient de la tuyauterie, dont elle a conservé les diamètres extérieurs historiques.

Le diamètre nominal DN et sa correspondance réelle

Le diamètre nominal DN n'est pas une mesure : c'est une étiquette de calibre qui désigne un couple diamètre extérieur et série d'épaisseurs, sans correspondre exactement à aucune des deux. Un DN 25 ne mesure ni 25 mm à l'extérieur, ni 25 mm à l'intérieur.

Cette convention existe pour que tous les composants d'un réseau, tubes, raccords, vannes et brides, se parlent entre eux quelle que soit leur épaisseur de paroi. Le tableau suivant donne la correspondance entre DN et diamètre extérieur réel pour les calibres disponibles.

304L ou 316L : laquelle pour un circuit

Les deux nuances disponibles sont le 1.4307, soit le 304L, et le 1.4404, soit le 316L. L'écart tient à la teneur en molybdène du 316L, qui améliore nettement la tenue aux chlorures.

Pour un circuit intérieur, en eau non traitée ou en atmosphère normale, le 304L suffit. Pour un circuit en bord de mer, en piscine, en milieu chloré ou en contact avec un produit de nettoyage agressif, le 316L devient le bon choix et le surcoût se justifie. Les critères complets de ce choix sont développés dans le comparatif inox 304L contre 316L selon l'environnement.

Un point souvent négligé : le L de 304L et 316L signifie bas carbone. Ce n'est pas un détail commercial, c'est ce qui limite la précipitation de carbures lors du soudage et préserve donc la résistance à la corrosion au voisinage du cordon. Pour un circuit soudé, les nuances L sont les seules à retenir.

Raccordement et assemblage

Trois familles d'assemblage se présentent, et le choix dépend de l'étanchéité attendue.

• Soudure TIG : la solution de référence pour un circuit étanche en inox. Elle demande un gaz de protection adapté et, pour un circuit propre, un gaz de protection intérieure afin d'éviter l'oxydation côté paroi interne.

• Raccords mécaniques : raccords à sertir, à compression ou filetés, choisis dans la même famille de matériau que le tube. Ils permettent le démontage, au prix d'un point de fuite potentiel supplémentaire.

• Assemblage de structure : manchons, platines et colliers, sans exigence d'étanchéité. C'est le cas d'un garde-corps ou d'une main courante, où le tube ne transporte rien.

Pour changer de direction sans plier le tube, les coudes à souder constituent la solution courante, et le choix du rayon et du diamètre de raccordement est détaillé dans le guide du coude à souder.

Pour un assemblage perpendiculaire soudé, la découpe en gueule de loup épouse la courbure du tube receveur. La méthode, les gabarits et les pièges de préparation sont détaillés dans le guide pour souder un tube acier, dont les principes de préparation valent aussi pour l'inox.

Découpe sur mesure, options et délais

Le tube rond inox se commande au mètre linéaire, en découpe sur mesure de 10 à 400 cm, avec une tolérance de ±1 mm. Il n'y a pas de quantité minimum.

Les options disponibles sont le perçage, la coupe biaise, la soudure sur devis et le cintrage sur consultation. Le cintrage mérite une consultation préalable plutôt qu'une commande directe : en paroi fine, un tube de grand diamètre s'ovalise sans mandrin intérieur, et le rayon réalisable dépend autant de l'outillage que du tube.

Les profils carré et rectangulaire existent également, en tube carré inox et en tube rectangle inox, pour les assemblages à plat. L'ensemble des formats et des opérations réalisables sur l'inox est récapitulé dans le guide travailler l'inox sur mesure.

Côté délais, l'expédition intervient sous 48 à 72 h et la livraison est estimée entre 3 et 10 jours.

Questions fréquentes

Les deux questions à se poser avant de commander

La première : est-ce que le tube transporte quelque chose sous pression ? Si oui, ce n'est pas ce produit qu'il vous faut, et le dimensionnement relève d'un calcul de tuyauterie. Si non, le tube de construction fait le travail, y compris sur un écoulement libre ou un usage alimentaire.

La seconde : est-ce que ma cote de plan est un DN ou un diamètre extérieur ? Un DN se convertit avec le tableau de correspondance, une cote en millimètres se commande telle quelle. C'est la vérification qui évite le plus grand nombre de retours produit sur cette famille.
