Le gousset métallique est l'une de ces pièces qu'on ne remarque jamais sur un ouvrage réussi, et qu'on regrette amèrement sur un assemblage qui plie ou se fissure. C'est une plaque d'acier, souvent triangulaire, qui vient renforcer la jonction entre deux profilés pour répartir les efforts et rigidifier l'ensemble. Dans une structure soudée ou boulonnée, c'est lui qui transforme un angle fragile en un nœud solide. Ce guide explique son rôle réel, ses formes courantes, où le placer, comment choisir son épaisseur, et pourquoi le faire découper sur mesure dans de la tôle ou du plat acier change tout pour la solidité finale.
Un gousset est une plaque d'acier rapportée à la jonction de deux ou plusieurs éléments d'une structure. Son rôle est mécanique : il augmente la surface de liaison entre les pièces, ce qui répartit les efforts sur une zone plus large au lieu de les concentrer sur un seul point ou un seul cordon de soudure. Résultat, la jonction devient nettement plus rigide et résiste mieux aux efforts de flexion et d'arrachement.

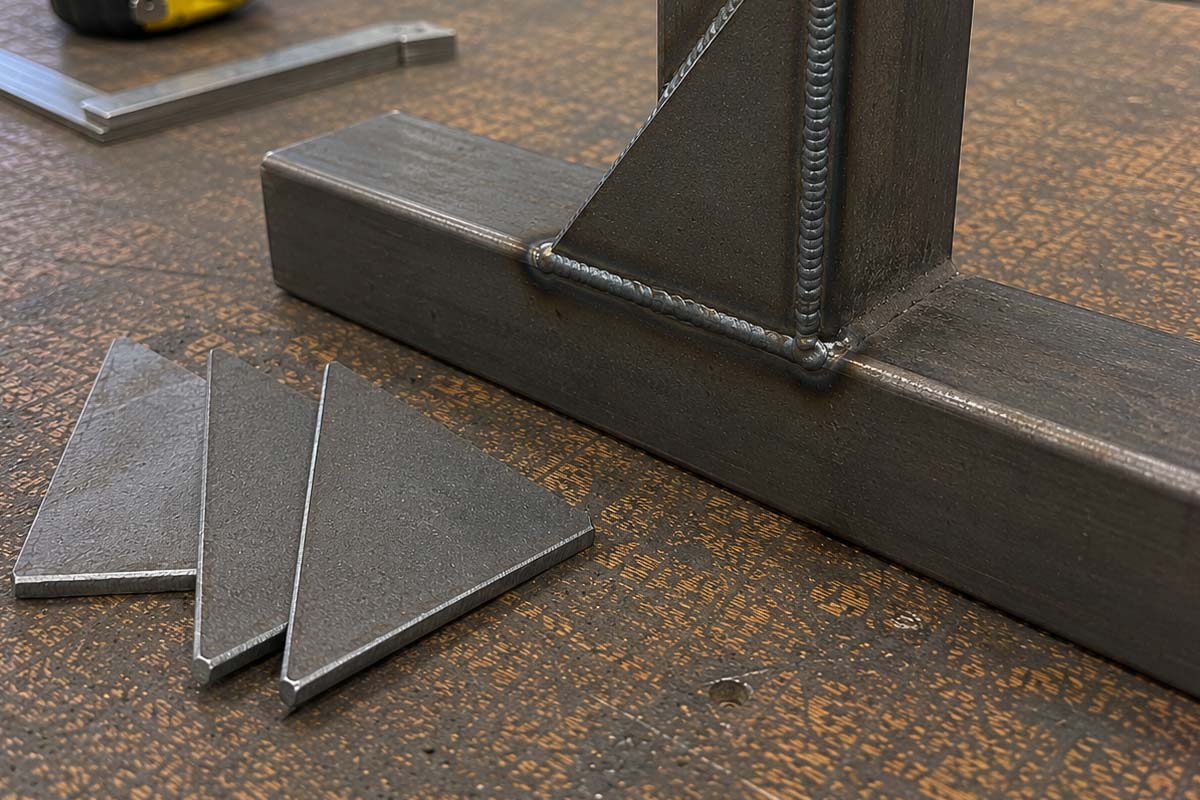

L'image la plus parlante est celle de l'équerre de renfort dans un angle. Sans gousset, deux profilés soudés bout à bout forment un angle qui travaille uniquement sur la ligne de soudure : c'est un point faible qui peut s'ouvrir sous charge. Avec un gousset triangulaire soudé dans l'angle, l'effort se diffuse dans toute la plaque et l'angle conserve sa géométrie même sous contrainte. Le gousset travaille en triangulation, le principe structurel le plus stable qui soit.
On retrouve les goussets partout où des profilés se rejoignent et doivent tenir : charpente métallique, portiques, supports de machine, ossatures en tube acier, mobilier industriel, ferronnerie d'art. C'est une pièce simple à fabriquer mais déterminante pour la tenue de l'ouvrage, et son dimensionnement mérite autant d'attention que le choix des profilés eux-mêmes.
La forme d'un gousset n'est pas qu'esthétique : elle détermine la façon dont l'effort se répartit et l'encombrement de la pièce. Trois familles couvrent la grande majorité des besoins.
Le gousset triangulaire est de loin le plus répandu. Posé dans un angle droit entre deux profilés, il reprend l'effort par sa diagonale et empêche l'angle de s'ouvrir ou se fermer. C'est la forme idéale pour les équerres de renfort, les jambes de force et les contreventements.
Les goussets carrés ou rectangulaires servent aux nœuds plus complexes, là où plusieurs barres convergent, ou comme platine de liaison entre une structure et son support. Les formes libres, enfin, sont découpées sur mesure quand on veut alléger la pièce, optimiser la matière ou soigner l'aspect d'un gousset visible en ferronnerie d'art.
Le bon placement d'un gousset suit la logique des efforts : on le met là où la jonction risque de céder, c'est-à-dire là où les contraintes se concentrent. Quelques emplacements types reviennent systématiquement.
Les angles de portique et de cadre sont l'emplacement le plus classique. À la jonction d'un montant vertical et d'une traverse horizontale, le gousset triangulaire empêche l'angle de se déformer sous charge. C'est ce qui fait la différence entre un cadre qui reste d'équerre et un cadre qui se met en losange.
Les pieds de poteau utilisent souvent un gousset entre le poteau et sa platine de base, pour reprendre les efforts de renversement et éviter que le poteau ne plie à sa base. Les jonctions de poutres et les nœuds de treillis emploient des goussets pour relier plusieurs barres en un point en répartissant les charges. Enfin, tout renfort d'équerrage sur du mobilier ou une ossature légère bénéficie d'un petit gousset qui rigidifie sans alourdir.
Le principe à retenir : un gousset se place du côté où l'angle tend à s'ouvrir sous l'effort. Sur une étagère en console, par exemple, le gousset va sous la tablette, dans l'angle rentrant, là où le poids fait levier.
Un gousset trop fin plie ou se voile sous l'effort, anéantissant son rôle de renfort. Trop épais, il ajoute du poids et du coût inutiles, et peut même reporter les contraintes sur les profilés au lieu de les soulager. Le bon dimensionnement repose sur quelques principes simples.
La règle de base est de caler l'épaisseur du gousset sur celle des profilés assemblés, voire légèrement au-dessus. Un gousset plus fin que les pièces qu'il relie devient le maillon faible. En pratique, pour des profilés de 4 mm d'épaisseur, on part sur un gousset de 4 à 6 mm ; pour des profilés plus massifs, on monte en conséquence. Le choix de l'épaisseur de la tôle dans laquelle on découpe le gousset suit les mêmes repères que pour choisir l'épaisseur d'une tôle acier selon l'usage.
La taille du gousset (la longueur de ses côtés) compte autant que son épaisseur. Plus le gousset est grand, plus il répartit l'effort sur une longue soudure et loin de l'angle, donc plus il rigidifie. Un petit gousset concentre l'effort sur une zone réduite et perd de son efficacité. On cherche un compromis entre rigidité (gousset généreux) et encombrement ou poids (gousset compact).
Pour les ouvrages qui supportent des charges réelles, le dimensionnement doit être cohérent avec les efforts attendus. Les principes de limite élastique, de charge admissible et de flèche détaillés dans le guide sur la résistance et la charge admissible de l'acier s'appliquent au gousset comme au reste de la structure : un renfort n'a de sens que si toute la chaîne d'efforts est dimensionnée de façon cohérente.
Une fois le gousset découpé, deux modes de fixation s'offrent à vous, chacun avec sa logique. Le choix dépend du caractère définitif ou démontable de l'assemblage et des moyens disponibles.
La soudure est le mode le plus courant et le plus rigide. Le gousset se soude sur les deux profilés qu'il relie, par cordons continus pour la résistance maximale ou par points pour les assemblages peu chargés. C'est la solution des structures permanentes et des charpentes. Les techniques d'assemblage soudé, la préparation et le contrôle des cordons sont détaillés dans le guide souder un tube acier, dont les principes valent pour tout assemblage soudé de profilés.
Le boulonnage rend l'assemblage démontable. Le gousset est percé de trous correspondant à ceux des profilés, et l'ensemble est assemblé par boulonnerie. C'est la solution des structures qui doivent être transportées en kit puis montées sur site, ou démontées un jour. Le boulonnage demande un perçage précis et une boulonnerie dimensionnée pour reprendre l'effort, mais évite toute déformation thermique liée à la soudure.
Dans les deux cas, le gousset doit être en contact franc avec les profilés sur toute sa surface d'appui : un gousset mal ajusté, qui ne touche qu'en quelques points, ne joue pas son rôle de répartition des efforts. La qualité de la découpe et de l'ajustage conditionne directement l'efficacité du renfort.
Le gousset est par nature une pièce sur mesure : sa forme et ses dimensions dépendent de l'angle à renforcer et des profilés en présence. Le découper proprement dans de la tôle ou du plat acier garantit des bords nets et des pièces identiques quand on en a plusieurs. Voici la démarche.
Relever l'angle à renforcer et les profilés en présence, puis définir la forme (triangle, carré) et les dimensions du gousset en fonction de l'effort et de l'encombrement disponible.
Caler l'épaisseur sur celle des profilés assemblés, choisir l'acier brut pour l'intérieur ou le galvanisé pour l'extérieur, puis sélectionner la tôle ou le plat correspondant.
Confier la découpe à un atelier équipé pour obtenir des bords nets et des pièces rigoureusement identiques en série, avec une tolérance de ±1 mm, plutôt qu'une découpe approximative à la disqueuse.
Si l'assemblage est boulonné, faire percer les trous aux emplacements voulus dès la découpe, pour un alignement parfait avec les profilés et un montage sans reprise.
Recevoir des goussets déjà découpés aux bonnes cotes fait gagner un temps considérable sur les séries, et garantit une géométrie identique d'une pièce à l'autre, impossible à obtenir à la main.
Le choix de la matière suit la même logique que pour tout élément de structure exposé ou non. L'acier brut S235 convient aux goussets intérieurs ou destinés à être peints après assemblage. Pour les structures extérieures, le galvanisé protège durablement de la corrosion, à condition de retoucher les zones soudées au spray de zinc à froid, puisque la chaleur de soudure brûle le zinc localement (voir le guide acier galvanisé qui rouille pour la méthode de retouche).
Sur un gousset visible en ferronnerie d'art ou en mobilier design, la finition compte autant que la fonction. On peut alors soigner la forme (gousset profilé, bords adoucis), meuler les cordons de soudure pour un rendu propre, et appliquer une peinture ou un vernis de finition. Le gousset cesse alors d'être une pièce purement technique pour devenir un élément esthétique assumé de l'ouvrage.
Découpe à la cote ±1 mm dans tôle ou plat acier, brut ou galvanisé, avec perçage selon vos plans. Pièces identiques en série, prêtes à souder ou boulonner.
Demander un devis →Un gousset est une plaque d'acier qui renforce la jonction entre deux profilés. Il augmente la surface de liaison et répartit les efforts sur une zone plus large, ce qui rigidifie l'assemblage et l'empêche de se déformer ou se fissurer sous charge. C'est la pièce qui transforme un angle fragile en un nœud solide, en travaillant sur le principe de la triangulation.
La règle de base est de caler l'épaisseur du gousset sur celle des profilés qu'il relie, voire légèrement au-dessus. Un gousset plus fin que les pièces assemblées devient le maillon faible. Pour des profilés de 4 mm, on part sur un gousset de 4 à 6 mm. Pour les ouvrages qui supportent des charges importantes, l'épaisseur doit être validée en cohérence avec les efforts attendus.
La forme triangulaire exploite le principe de la triangulation, la configuration structurelle la plus stable. Placé dans un angle entre deux profilés, le gousset triangulaire reprend l'effort par sa diagonale et empêche l'angle de s'ouvrir ou se fermer, tout en offrant un encombrement minimal. C'est pourquoi c'est la forme la plus répandue pour les renforts d'angle et les jambes de force.
La soudure donne l'assemblage le plus rigide et convient aux structures permanentes : le gousset se soude par cordons continus sur les profilés. Le boulonnage rend l'assemblage démontable, utile pour les structures transportées en kit ou amenées à être démontées, mais demande un perçage précis. Dans les deux cas, le gousset doit être en contact franc sur toute sa surface d'appui pour jouer son rôle.
Un gousset se découpe dans de la tôle ou du plat acier, dont l'épaisseur correspond aux profilés assemblés. L'acier brut S235 convient pour l'intérieur ou les pièces peintes ; le galvanisé s'impose pour l'extérieur, avec retouche au spray de zinc sur les zones soudées. La découpe à la cote en atelier garantit des bords nets et des pièces identiques en série, impossibles à obtenir à la main.
