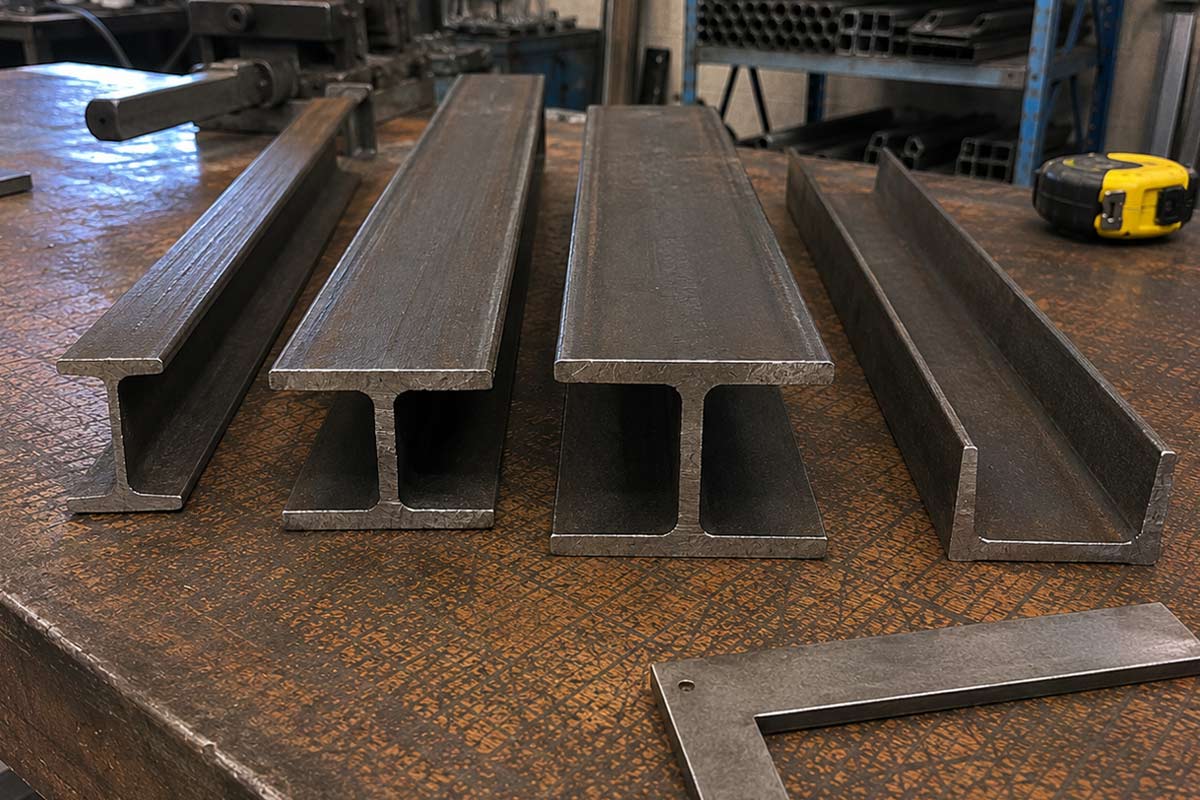

Poutrelle acier : choisir entre IPE, HEA, HEB et UPN
Choisir une poutrelle acier, c'est d'abord choisir un profil : IPE, HEA, HEB ou UPN ne se valent pas et ne servent pas aux mêmes usages. Derrière ces sigles se cachent des formes (en I, en H, en U), des comportements mécaniques et des emplois bien distincts. Comprendre ce qui les sépare vous évite de surpayer une section surdimensionnée ou, à l'inverse, de sous-dimensionner une poutre métallique qui devra porter. Ce guide décrypte la désignation des profilés, compare leurs usages et vous aide à commander la bonne poutrelle acier sur mesure, le dimensionnement précis restant l'affaire d'un bureau d'études.
L'essentiel
- IPE : profil en I, ailes étroites, le polyvalent pour planchers, linteaux et charpentes.
- HEA et HEB : profils en H, ailes larges, pour les fortes charges et les poteaux (HEA allégé, HEB renforcé).
- UPN et UPE : profils en U, pour chevêtres, encadrements et montages dos à dos.
- La désignation donne la hauteur en millimètres : un IPE 200 mesure 200 mm de haut.
Poutrelle, poutre, profilé : de quoi parle-t-on ?
Une poutrelle acier est un profilé laminé à chaud conçu pour porter et répartir des charges sur une portée. Dans le langage courant, on parle indifféremment de poutrelle, de poutre métallique ou de profilé, mais il s'agit du même type d'élément structurel : une barre dont la section en I, en H ou en U lui donne une grande résistance à la flexion pour un poids maîtrisé. On réserve parfois le mot poutrelle aux sections modestes et le mot poutre aux grandes, mais la distinction n'a rien d'officiel : ce sont le profil et la hauteur qui comptent, pas le vocabulaire.
Les poutrelles vendues chez Métallo Détail sont en acier S275JR, une nuance de construction courante dont la limite d'élasticité de 275 MPa convient à la grande majorité des ouvrages, et elles répondent à la norme NF EN 10025. Livrées brutes (non peintes), elles se protègent ensuite selon l'environnement : peinture antirouille en intérieur, solution renforcée ou galvanisée en extérieur. C'est leur forme, bien plus que la nuance, qui guide le choix.
Lire une désignation de poutrelle
La désignation d'une poutrelle indique son type de profil suivi de sa hauteur en millimètres. Une fois cette logique comprise, vous lisez n'importe quelle référence d'un coup d'oeil.
Comment lire
Le sigle donne la forme et la série (IPE, HEA, HEB, UPN, UPE), le nombre donne la hauteur du profil en mm. Un IPE 200 est un profil en I de 200 mm de haut, un HEB 140 un profil en H de 140 mm, un UPN 100 un U de 100 mm.
La gamme démarre sur des sections modestes, comme l'IPE 80 (80 mm de haut), et monte vers de grandes sections pour les fortes portées. À hauteur égale, deux séries différentes (un IPE et un HEB de même hauteur, par exemple) n'offrent ni la même largeur d'aile, ni le même poids, ni la même capacité de charge : c'est tout l'intérêt de bien distinguer les profils.
IPE, HEA, HEB, UPN : les profilés et leurs usages
Quatre familles de profilés couvrent la quasi-totalité des besoins, chacune avec une forme et une logique d'emploi propre. Le tableau ci-dessous résume ce qui les distingue.
| Profil | Forme et désignation | Usage privilégié |
|---|---|---|
| IPE | Profil en I, ailes parallèles étroites | Planchers, linteaux, charpentes courantes |
| HEA | Profil en H allégé, ailes larges | Poteaux et portiques, charges modérées à fortes |
| HEB | Profil en H renforcé, âme plus épaisse | Fortes charges, faible retombée, poteaux porteurs |
| UPN | Profil en U, ailes inclinées | Chevêtres, encadrements, montages dos à dos |
| UPE | Profil en U, ailes parallèles | Variante moderne de l'UPN, assemblage simplifié |
Les profils en I et en H (IPE, HEA, HEB) travaillent surtout en flexion ou en compression verticale : ce sont les vraies poutres et les vrais poteaux. Les profils en U (UPN, UPE) servent plutôt aux pièces secondaires, aux encadrements et aux chevêtres, et peuvent être assemblés dos à dos pour reconstituer une section fermée très rigide.
Un repère utile pour s'y retrouver : à hauteur égale, plus les ailes sont larges et épaisses, plus le profil porte, mais plus il pèse et coûte. L'IPE privilégie la légèreté, le HEB la capacité de charge, et le HEA se place entre les deux. C'est ce compromis entre poids, encombrement et charge qui oriente le choix, bien avant la question du prix.
Et l'IPN ? Pourquoi on n'en pose presque plus
L'IPN est le profil en I historique, reconnaissable à ses ailes inclinées, aujourd'hui largement supplanté par l'IPE. On entend encore beaucoup parler d'IPN dans le langage courant, et la recherche d'un IPN sur mesure reste fréquente, mais en pratique l'IPE l'a remplacé pour une raison simple : à performance équivalente, ses ailes parallèles offrent un meilleur rapport rigidité/poids et facilitent les assemblages à plat.
C'est pourquoi la fourniture se fait désormais en IPE, HEA, HEB, UPN et UPE. Si votre projet ou un plan ancien mentionne un IPN, c'est vers l'IPE de hauteur équivalente qu'il faut vous orienter : votre bureau d'études confirmera la section exacte. Vous gagnez au passage en disponibilité et en simplicité de mise en oeuvre.
IPE, HEA, HEB ou UPN : comment trancher
Le bon profil dépend de ce qu'il doit faire : porter en flexion sur une portée, ou tenir une charge en poteau vertical. C'est cette question qui sépare les profils en I des profils en H.
Profil en I (IPE)
- Le plus polyvalent et le plus courant
- Excellent rapport rigidité/poids en flexion
- Planchers, linteaux, charpentes
- Hauteur de retombée contenue à portée donnée
Profils en H (HEA / HEB)
- Ailes larges, section plus massive
- Pour fortes charges et grandes portées
- Excellents en poteau, sous compression
- HEB plus porteur que HEA à hauteur égale
Les profils en U (UPN, UPE) jouent une partition à part : on les choisit pour les chevêtres, les encadrements, les rails ou les pièces secondaires, et on peut les assembler dos à dos pour former un I reconstitué. Au-delà de la forme, ces profilés se retrouvent dans une grande variété d'ouvrages.
Charpentes et ossatures métalliques
Planchers et solivages reprenant une charge
Mezzanines et plateformes techniques
Linteaux au-dessus des ouvertures
Poteaux et portiques porteurs
Chevêtres, encadrements et reprises secondaires
Pour répartir les efforts aux jonctions et aux appuis, ces profilés se complètent souvent de platines et de goussets : notre guide pour bien choisir un gousset métallique détaille ces renforts, et une platine triangle prête à souder fait gagner du temps sur les assemblages à 90 degrés.
Dimensionnement et charges : ce qui relève du calcul
Le choix de la section exacte n'est jamais une affaire d'intuition : il relève d'un calcul de structure. Portée, charges reprises, flèche admissible et qualité des appuis déterminent la section minimale, et cette vérification doit être confiée à un professionnel qualifié, en particulier dès qu'il y a un enjeu porteur.
À ne pas négliger
Pour comprendre les notions de charge et de limite avant de dimensionner, lisez notre guide sur la résistance et la charge admissible de l'acier. Et si votre projet consiste à ouvrir un mur porteur, nous lui consacrons un guide complet (portées, appuis, platines, mise en oeuvre).
Notre rôle n'est pas de remplacer ce calcul, mais de fournir la poutrelle correctement dimensionnée par votre BET, découpée et usinée prête à poser. Une fois la section validée, le reste est une affaire d'approvisionnement et de précision de coupe.
Commander sa poutrelle sur mesure chez Métallo Détail
Une poutrelle bien commandée arrive prête à poser, à la bonne longueur et avec les usinages utiles. Chez Métallo Détail, chaque profilé (IPE, HEA, HEB, UPN, UPE) est découpé sur mesure au millimètre, avec une tolérance de ±1 mm, ce qui évite les recoupes sur chantier et les chutes inutiles.
Au moment de la commande, vous précisez le profil, la hauteur et la longueur, et vous ajoutez les options utiles : coupe biaise pour les abouts, perçages sur plan pour les assemblages, ou traitement antirouille. Pour un usage extérieur ou en milieu humide, orientez-vous vers une poutrelle galvanisée, dont notre guide dédié explique comment la choisir pour une structure extérieure. L'acier brut, lui, reste parfait en intérieur sec à condition de protéger les zones coupées.
Questions fréquentes sur les poutrelles acier
Quelle différence entre un IPE et un IPN ?
Les deux sont des profils en I, mais l'IPN a des ailes inclinées tandis que l'IPE a des ailes parallèles. L'IPE est aujourd'hui la référence : à performance comparable, il offre un meilleur rapport rigidité/poids et des assemblages plus simples. L'IPN n'est quasiment plus fourni en neuf, on lui substitue l'IPE de hauteur équivalente.
HEA ou HEB : lequel choisir ?
Les deux sont des profils en H à ailes larges. Le HEB est plus massif et plus porteur que le HEA à hauteur égale, car son âme et ses ailes sont plus épaisses. On choisit le HEA quand le poids et le coût priment et que les charges restent modérées, le HEB quand la charge est lourde ou que la retombée disponible est limitée. Le calcul de structure tranche.
À quoi sert un profil UPN ou UPE ?
Les profils en U servent surtout aux chevêtres, encadrements, rails et pièces secondaires. L'UPN a des ailes inclinées, l'UPE des ailes parallèles plus faciles à assembler. Deux U montés dos à dos forment une section fermée très rigide, utile pour reconstituer une poutre dans les montages spécifiques.
Comment connaître la bonne section de poutrelle ?
La section se détermine par un calcul de structure tenant compte de la portée, des charges, de la flèche admissible et des appuis. Ce calcul relève d'un bureau d'études ou d'un professionnel qualifié, surtout pour un élément porteur. Une fois la section validée, nous fournissons la poutrelle découpée à la cote exacte, prête à poser.
Quelle nuance d'acier pour une poutrelle ?
Nos poutrelles sont en S275JR, une nuance de construction laminée à chaud conforme à la norme NF EN 10025, dont la limite d'élasticité de 275 MPa couvre la grande majorité des ouvrages courants. Elle est livrée brute et se protège ensuite (peinture, galvanisation) selon l'exposition.
Choisir sa poutrelle sans se tromper
Le choix d'une poutrelle se joue en deux temps. D'abord la forme : un IPE pour la polyvalence et la flexion, un HEA ou un HEB pour les fortes charges et les poteaux, un UPN ou un UPE pour les chevêtres et les encadrements. Ensuite la section, qui se calcule selon la portée et les charges, et que valide un bureau d'études. Entre les deux, la désignation vous donne immédiatement la hauteur du profil.
