Un portail ne casse presque jamais par son cadre. Il lâche par ses articulations, par un scellement trop court ou par un galet encrassé. La quincaillerie représente une part minuscule du budget et la quasi-totalité des pannes, ce qui en fait le poste le plus mal arbitré de tout l'ouvrage. Ce guide passe en revue les pièces une par une, du gond au butoir, et vous dit comment les choisir selon votre support. Pour le choix amont entre les deux familles d'ouverture, notre guide du portail métallique battant ou coulissant traite la question.
Deux paramètres commandent le choix : le poids du vantail et la nature du support. Sur un poteau acier, on soude une paumelle. Sur de la maçonnerie saine, on scelle un gond. Sur un support douteux, on passe par une platine chevillée qui répartit l'effort. Dès que le portail coulisse, le vocabulaire change entièrement : rail, galets, guide et butoir remplacent l'articulation.

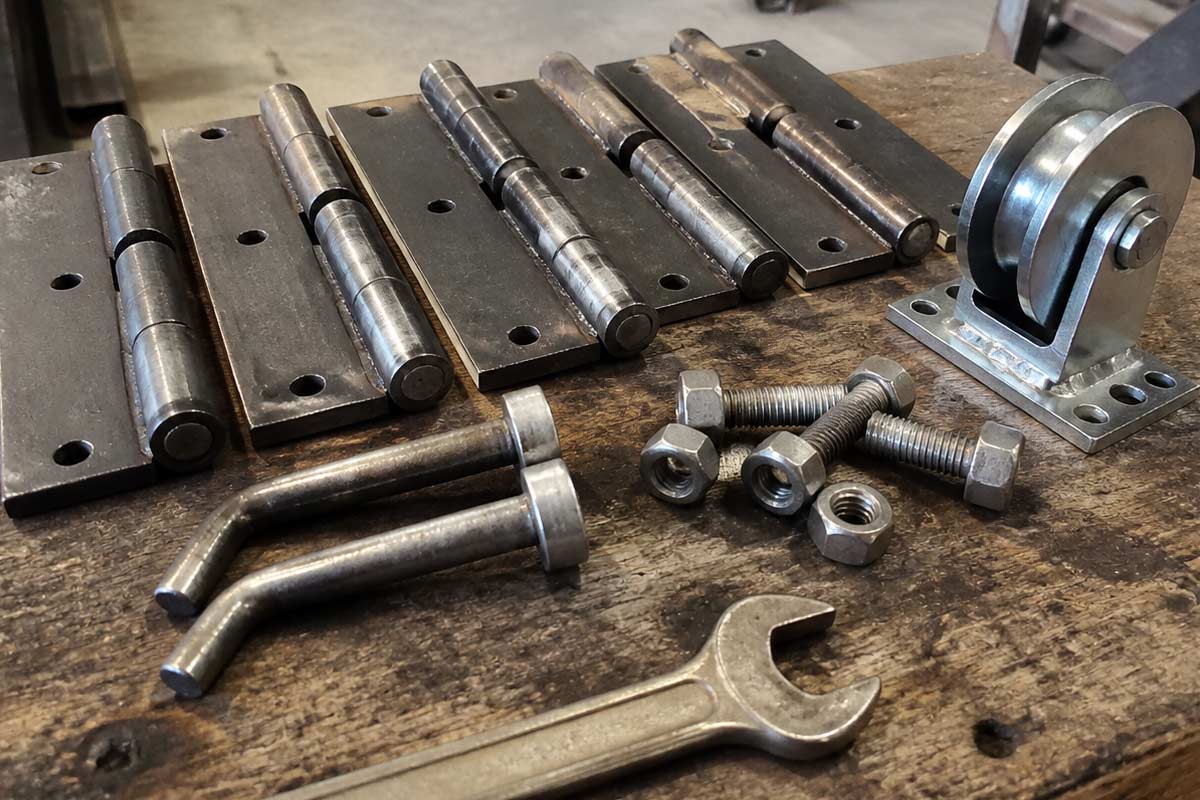

Ces trois mots désignent trois pièces différentes, et les confondre mène directement à la mauvaise commande. Le gond est la partie fixe, la paumelle est l'ensemble articulé en deux moitiés, le pivot déplace le point d'appui au sol.
Une paumelle est une charnière en deux parties séparables : une lame se fixe sur le dormant, l'autre sur l'ouvrant, et un axe les réunit. Un gond désigne la seule partie fixe, celle qui porte l'axe vertical sur lequel vient se poser le vantail. Dans le langage courant, on dit « gond » pour l'ensemble, mais au moment de commander la distinction compte.
Son intérêt tient en un geste : le vantail se soulève et sort de son axe sans rien dévisser. C'est précieux pour peindre un portail à plat, pour le transporter en atelier ou pour intervenir sur un pilier. Les modèles réglables ajoutent une correction en hauteur et en profondeur, ce qui rattrape les petits écarts de pose et, des années plus tard, un vantail qui commence à descendre.
Un gond à sceller ou à souder ne se règle pas. Ce qui se joue au moment de la pose est définitif, d'où l'importance de l'alignement. En contrepartie, il n'y a rien à entretenir et rien qui se dérègle.

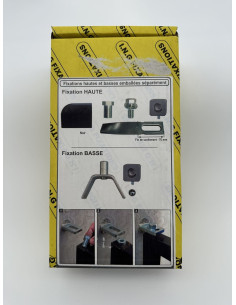

Le pivot renverse la logique : au lieu de suspendre le vantail au pilier, il fait descendre le poids dans un axe scellé au sol. Le pilier ne reprend plus qu'un effort de guidage. C'est la réponse aux vantaux pleins, aux grandes largeurs, et surtout aux piliers anciens dont on ignore ce qu'il y a dedans. Le kit pivot à sceller du catalogue est prévu pour un montant en tube carré de 40 mm, avec fixation haute ou basse au choix.
Le dimensionnement se fait sur le poids réel du vantail, avec de la marge, et jamais sur la largeur seule. Un vantail étroit et plein pèse souvent plus lourd qu'un vantail large et barreaudé, ce qui prend beaucoup de monde à contre-pied.
Le tableau ci-dessous liste ce qu'il faut avoir en main avant de choisir. Ce sont des paramètres à relever, pas une formule : le fabricant de la quincaillerie donne une charge admissible par référence, et c'est elle qui tranche.
| Paramètre | Pourquoi il compte |
|---|---|
| Poids total du vantail | Cadre, remplissage et quincaillerie cumulés, pas seulement le cadre |
| Largeur du vantail | Plus il est large, plus il fait levier sur l'articulation haute |
| Type de remplissage | Plein, ajouré ou barreaudé : le rapport de poids va du simple au triple |
| Nature du support | Acier, béton, pierre, agglo creux : la fixation change du tout au tout |
| Exposition au vent | Un vantail plein en zone ventée subit des efforts qui n'ont rien à voir avec son poids |
Faites l'exercice avant de commander. Une tôle pleine d'un mètre carré représente déjà un poids conséquent, et un vantail en compte plusieurs. À côté, quelques mètres de tube et de plat ne pèsent presque rien. Notre guide de la bonne épaisseur de tôle acier donne les poids au mètre carré, ce qui permet d'estimer un vantail en trois minutes.
Deux suffisent sur un vantail courant. La troisième se justifie quand le vantail est haut, quand il est plein, ou quand le cadre est souple. Elle se place au tiers, jamais au milieu exact, pour ne pas créer un point de flexion supplémentaire.
Votre support impose la méthode, et c'est le seul critère qui compte vraiment. Un poteau métallique appelle la soudure, une maçonnerie saine accepte le scellement, un support incertain exige une platine qui répartit l'effort sur plusieurs points.
Beaucoup de piliers de lotissement sont des blocs creux habillés. Y sceller un gond revient à compter sur quelques centimètres de mortier. La platine acier change la donne : elle répartit l'effort sur quatre points d'ancrage au lieu d'un, et elle se déplace si le premier essai ne convient pas. Notre guide pour choisir une platine de fixation détaille les épaisseurs et les configurations de perçage.
C'est le geste qui décide de tout. Un défaut d'alignement de quelques millimètres suffit à faire travailler le vantail en biais à chaque manœuvre, et l'usure s'accélère.
Reportez au fil à plomb ou au laser une ligne verticale sur le pilier. Les deux gonds doivent tomber exactement dessus, sinon le vantail décrit un arc de cercle incliné.
Calez le vantail à sa hauteur définitive sur des cales, portail fermé, et repérez les points de fixation depuis le vantail lui-même. On travaille depuis l'ouvrant vers le dormant, jamais l'inverse.
Le gond bas porte le poids, il se pose en premier et sert de référence. Le gond haut ne fait que retenir, il s'ajuste ensuite sur l'axe tracé.
Faites une manœuvre complète à vide, cales retirées, avant que le scellement ait durci ou avant de souder définitivement. Un vantail qui touche au sol en fin de course se corrige encore à ce stade.
Tout le vocabulaire change. Il n'y a plus d'articulation à dimensionner, mais une ligne de roulement à installer : un rail au sol, des galets qui portent le tablier, un guide qui l'empêche de basculer, un butoir qui arrête la course. Ces pièces travaillent ensemble, et négliger l'une abîme les autres.

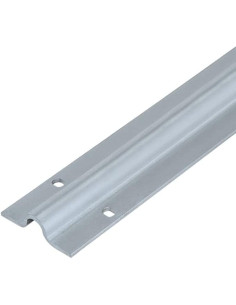

Ce choix conditionne tous les autres. Le catalogue propose les deux profils en longueur de trois mètres, en rail gorge ronde et en rail gorge V, avec les galets correspondants. La gorge V évacue mieux les gravillons, la gorge ronde encaisse mieux un léger désalignement. Ce qu'il ne faut surtout pas faire, c'est mélanger les deux.
Un tablier qui roule sans être guidé finit par basculer sous le vent ou sous une poussée latérale. Le guide double réglable se pose sur le pilier de refoulement et vient pincer le tablier entre quatre olives nylon. Le réglage permet de rattraper un tablier qui n'est pas parfaitement plan, ce qui arrive plus souvent qu'on ne l'avoue.
Sans butée de fin de course, le tablier finit par sortir de son guidage ou par percuter le pilier. Deux modèles existent au catalogue, un butoir à souder et un butoir sur platine, tous deux garnis de caoutchouc. Sur un portail motorisé, le butoir sert aussi de repère mécanique au moteur.
La réponse dépend du sens de mouvement, pas du style du portail. Un tablier qui coulisse ne peut être retenu que par un crochet, parce qu'un pêne droit se déroberait dans le sens du glissement.
La serrure à crochet du catalogue se monte dans un montant en tube de 40 mm et se manœuvre par un carré de 8 mm. Elle s'accompagne d'un U de réception côté pilier, qui reçoit le nez du tablier et lui donne son appui de fermeture. Prévoyez le logement de la serrure au moment du dessin du tablier : découper une lumière dans un montant déjà soudé et peint est une opération pénible.
Sur un vantail battant, le mécanisme n'a pas les mêmes contraintes, et l'offre du commerce est large. Le catalogue Métallo Détail est orienté coulissant sur ce poste précis : vous y trouverez le crochet, sa poignée et le U de réception, pas de serrure de portillon battant. Passez par l'atelier pour le perçage et l'usinage du montant qui recevra le mécanisme de votre choix, cela évite d'abîmer un cadre déjà fabriqué.
Une serrure retient un vantail, elle ne résiste pas à un véhicule ni à un effort prolongé. Si l'enjeu est la sécurité et non le simple maintien, l'arbitrage se joue ailleurs, du côté de la conception du cadre et de son ancrage, comme pour une grille de défense de fenêtre.
Un portillon obéit aux mêmes règles qu'un vantail de portail, à trois différences près : il est plus étroit, il s'ouvre bien plus souvent, et il porte presque toujours une serrure. Cette fréquence d'usage change la hiérarchie des priorités.
On croit souvent qu'un portillon d'un mètre n'a pas besoin d'écharpe. C'est faux dès que le remplissage pèse : un cadre en tube acier carré sans diagonale prend du losange à la longue, et le vantail commence à frotter côté serrure. Notre guide du tube acier carré détaille les sections disponibles et leurs usages.
Un portillon plein est lourd pour ce qu'il apporte, et il claque au vent. Le panneau de grillage soudé reste la solution la plus économique quand la clôture est déjà grillagée, tandis que le métal déployé apporte du relief et une occultation partielle. Pour arbitrer entre toutes les options d'occultation, notre comparatif du brise-vue métal passe en revue les taux de vide, et celui sur le choix du grillage vous aide à rester cohérent avec la clôture existante.
Un portillon qui ouvre vers l'extérieur sur un trottoir gêne les passants, et sur une allée en pente il frotte immanquablement. Ce choix conditionne le côté des gonds, donc le perçage du cadre. Tranchez-le sur plan, jamais devant le pilier avec la perceuse à la main.
Les pannes de portail se répètent d'un chantier à l'autre, et elles remontent presque toujours à la fabrication plutôt qu'à l'usure. Voici celles qu'on retrouve le plus souvent.
Le gond choisi au plus juste. La charge admissible d'une référence est une limite, pas une cible. Un vantail au maximum de ce que tient son articulation s'ovalise en deux hivers.
Le scellement trop court. C'est la profondeur d'ancrage qui reprend l'arrachement, pas le diamètre du trou. Un trou mal dépoussiéré divise la tenue du scellement chimique.
Le cadre sans diagonale. Quatre tubes assemblés forment un parallélogramme déformable. L'écharpe en plat acier n'est pas une décoration.
Le remplissage plein en zone ventée. Un vantail plein est une voile. Les efforts qu'il transmet aux gonds n'ont plus rien à voir avec son poids au repos.
La quincaillerie posée brute. Un gond soudé puis laissé nu rouille avant le reste du portail, parce que la soudure a détruit la protection sur plusieurs centimètres.
Le graissage jamais fait. Deux minutes par an sur les axes et le rail prolongent tout le reste, moteur compris.
Sur un portail motorisé, une articulation fatiguée ne se contente pas de grincer : elle fausse la détection d'effort du moteur, qui compense sans rien signaler jusqu'à la panne. Si votre portail motorisé force ou ralentit, vérifiez les gonds et la ligne de roulement avant de soupçonner l'électronique.
La quincaillerie rouille avant le portail, et pour deux raisons précises : elle est souvent livrée zinguée et non galvanisée, et chaque soudure ou perçage détruit localement sa protection. Ce sont ces zones-là qu'il faut reprendre.
Les accessoires de portail du commerce sont majoritairement en acier zingué, une couche fine qui protège correctement à l'abri mais s'use en plein air. La galvanisation à chaud tient bien plus longtemps mais concerne rarement les petites pièces. Notre guide sur le métal en extérieur explique ce qui sépare ces traitements.
Percer une pièce galvanisée met l'acier nu à découvert sur toute la tranche du trou, et c'est exactement là que la corrosion démarre. Le réflexe est de reprendre chaque perçage et chaque cordon de soudure avant peinture. Nos guides pour percer et tarauder l'acier et pour réparer un galvanisé qui rouille traitent les deux gestes.
Une visserie ordinaire sur un portail extérieur laisse des coulures brunes sur la peinture au bout d'un an. La boulonnerie zinguée ou inox coûte quelques euros de plus et règle la question. Notre article sur les classes de résistance explique ce que signifient les marquages qu'on lit sur une tête de vis.
Pour le système de peinture complet, primaire compris, notre guide de la protection antirouille donne l'ordre des couches.
Le gond est la partie fixe, celle qui porte l'axe vertical. La paumelle est la charnière complète, en deux moitiés séparables reliées par un axe. Une paumelle permet de dégonder le vantail en le soulevant, un gond scellé ne le permet pas.
Deux suffisent dans la grande majorité des cas. Une troisième articulation se justifie sur un vantail haut, sur un remplissage plein ou quand le cadre manque de rigidité. Placez-la au tiers de la hauteur plutôt qu'au milieu exact.
Techniquement oui, mais la soudure brûle le zinc sur plusieurs centimètres autour du cordon et dégage des fumées à ne pas respirer. Soudez en extérieur ou sous aspiration, puis reprenez impérativement la zone au galva à froid avant peinture.
Il ne se déduit pas de la largeur du portail. Pesez ou estimez le vantail complet, remplissage inclus, puis prenez une référence dont la charge admissible annoncée par le fabricant dépasse largement ce poids. En cas de doute sur un vantail plein ou en zone ventée, montez d'un cran.
Non, sauf s'il coulisse, ce qui est rare à cette largeur. Un portillon standard s'articule sur deux gonds ou deux paumelles. La question du rail ne se pose que sur les portails coulissants et sur les portillons intégrés à un tablier coulissant.
Commencez par identifier ce qui bouge. Si le vantail est descendu mais reste droit, ce sont les articulations, et des gonds réglables permettent de le remonter sans rien démonter. Si le vantail lui-même s'est déformé en losange, c'est la diagonale du cadre qui manque, et il faut ajouter une écharpe.
Oui, à l'ouverture comme à la fermeture. À l'ouverture, il empêche le vantail de partir trop loin et de forcer sur les gonds ou sur le moteur. À la fermeture, un sabot central évite que les deux vantaux se dépassent et se voilent mutuellement.
C'est possible mais nettement plus pénible. Il faut découper une lumière dans un montant en place, souvent déjà peint, puis reprendre la protection. Sur un ouvrage à venir, prévoyez le logement au dessin et faites réaliser le perçage en atelier avant assemblage.
La quincaillerie décide de la durée de vie de votre portail
