Des points roux sur une pièce en inox ne signifient presque jamais que l'inox est en train de rouiller. Dans la grande majorité des cas, c'est autre chose qui rouille à sa surface, ou bien sa protection naturelle a été empêchée de se reformer à un endroit précis. Frotter avant d'avoir compris lequel des deux, c'est souvent aggraver le problème. Cette page procède comme un diagnostic : le symptôme, la cause probable, le test qui tranche, puis la correction.
L'inox contient au moins 10,5 % de chrome. Au contact de l'oxygène, ce chrome forme en surface une couche passive d'oxyde, invisible, de quelques nanomètres, qui bloque la corrosion. Sa particularité est de se reconstituer seule après une rayure, à condition qu'il y ait de l'oxygène disponible. Toute la corrosion de l'inox s'explique par une chose : quelque chose a empêché cette couche de se reformer.
Ce raisonnement vaut pour tous les produits inox, des tubes aux cornières, en passant par les ronds pleins et les carrés pleins. La nuance et l'épaisseur ne changent rien au principe : c'est toujours la couche passive qui décide.
Retenez les deux familles de causes, parce qu'elles n'appellent pas le même geste. Soit la rouille que vous voyez n'est pas la vôtre, elle vient d'une particule de fer déposée en surface. Soit la couche passive est réellement empêchée, par un dépôt, un confinement, une soudure mal reprise ou un milieu trop agressif pour la nuance choisie.

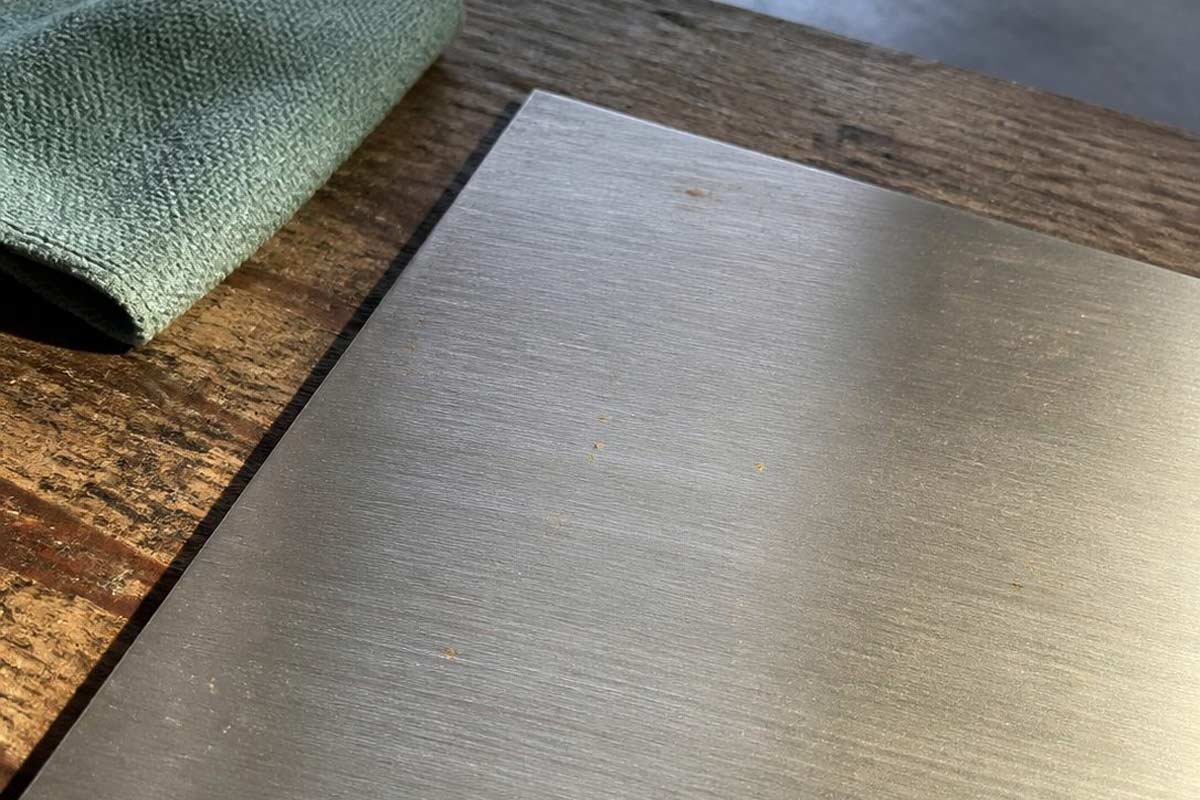

Sur une surface brossée comme celle d'une tôle inox grain 220, la tache se lit d'autant mieux que le grain donne un repère de direction. Cette lecture par la localisation règle la question dans neuf cas sur dix, et elle évite l'erreur classique qui consiste à conclure « mauvais inox » alors que la pièce n'est pour rien dans ce qu'on lui reproche.
| Symptôme | Cause probable | Test qui tranche |
|---|---|---|
| Points roux superficiels | Particules ferreuses déposées | La tache part au chiffon et à la crème inox, sans laisser de cratère |
| Traînée le long d'une soudure | Oxydes de soudure non retirés | La rouille suit exactement le cordon et les teintes de revenu |
| Auréole sous une fixation | Confinement, ou vis en acier zingué | Démontez : si la vis est rouillée, c'est elle la source |
| Piqûres ponctuelles profondes | Chlorures, nuance inadaptée | La tache laisse un point creux après nettoyage |
| Rouille sous un adhésif ou un dépôt | Couche passive privée d'oxygène | La zone atteinte correspond exactement au contour du dépôt |
Presque toujours de l'outillage. Un disque, une brosse ou une lime ayant déjà servi sur de l'acier ordinaire dépose du fer dans les rayures qu'il crée. Le meulage d'une pièce en acier à proximité produit le même effet à distance, les étincelles étant des particules de fer incandescentes qui s'incrustent en surface. La laine d'acier et les éponges métalliques sont, elles, une contamination volontaire et parfaitement évitable.
La chaleur produit des oxydes colorés le long du cordon, ces teintes bleutées ou dorées que l'on trouve jolies. Elles marquent une zone appauvrie en chrome, donc mal protégée. Un cordon inox non repris est un point de départ de corrosion garanti en extérieur, et notre guide pour souder l'inox et l'aluminium détaille les réglages et la protection à l'envers du cordon.
Eau savonneuse tiède ou dégraissant doux, rinçage, séchage. Beaucoup de taches jugées définitives sont un simple dépôt gras chargé de poussière ferreuse, et disparaissent à cette étape.
Au chiffon doux, en travaillant dans le sens du brossage et sur toute la longueur de la pièce, jamais en localisé. Une reprise ponctuelle laisse une zone plus claire qui se verra plus que la tache d'origine.
Toile abrasive fine ou tampon non tissé réservé à l'inox, toujours dans le sens du grain. Un abrasif qui a déjà servi sur de l'acier est à proscrire, il recontaminerait la surface que vous êtes en train de nettoyer.
Le rinçage n'est pas facultatif : tout résidu de produit acide laissé en place continue d'agir. Séchez ensuite, plutôt que de laisser l'eau s'évaporer, ce qui évite les auréoles calcaires.
Une surface propre, sèche et exposée à l'air se repassive naturellement en quelques heures à quelques jours. Sur une pièce soudée ou fortement attaquée, un traitement de passivation à l'acide citrique accélère et fiabilise cette reconstruction.
Une surface inox a une finition, brossée ou mate, qui se lit à la lumière. Nettoyer énergiquement dix centimètres carrés crée une zone plus brillante, plus lisse ou orientée différemment, que l'œil repère immédiatement. La règle est donc de reprendre la pièce sur toute sa longueur, avec le même geste et le même produit, quitte à y passer plus de temps.
Pas de laine d'acier ni de brosse métallique en acier, qui déposent du fer dans les rayures qu'elles creusent. Pas de produits chlorés concentrés, javel comprise, qui attaquent directement la couche passive. Et pas de nettoyage localisé sur une surface brossée. Les gels décapants professionnels employés après soudure sont, eux, des produits très corrosifs : ils s'utilisent avec les protections et selon la notice du fabricant, ou se confient à un professionnel.
C'est la question à se poser seulement après avoir écarté la contamination et la soudure. Le 304L couvre l'intérieur, la cuisine, le mobilier et l'extérieur ordinaire, y compris les pièces découpées sur mesure décrites dans notre guide pour travailler l'inox sur mesure. Le 316L, avec son molybdène, tient les milieux chlorés : bord de mer, abords de piscine, désinfection régulière.
Si des piqûres apparaissent sur une pièce correctement posée et entretenue, en atmosphère saline, la nuance est probablement en cause et aucun nettoyage ne réglera le fond. Notre guide pour choisir sa tôle inox compare les deux nuances et leurs domaines d'emploi.
Une pièce inox parfaitement adaptée peut se piquer parce qu'elle touche autre chose. Une vis en acier zingué qui la traverse, un support en acier ordinaire sur lequel elle repose, une gouttière qui coule dessus : dans les trois cas, la source du fer est extérieure. Le même mécanisme de contamination est décrit, sur une autre matière, dans notre article sur l'acier galvanisé qui rouille.
Gardez un jeu d'outils dédié à l'inox, marqué à la peinture pour ne pas le confondre : une brosse inox, un tampon non tissé, une lime. Le surcoût est dérisoire face à une pièce contaminée qu'il faudra reprendre entièrement, et c'est la seule mesure qui supprime la cause la plus fréquente de rouille sur inox.
Un outillage dédié. Disques, brosses et abrasifs réservés à l'inox, jamais partagés avec l'acier ordinaire.
De la visserie compatible. Une fixation en acier zingué sur une pièce inox exposée finit toujours par tacher. L'inox appelle l'inox.
La bonne nuance dès la commande. Le 316L en milieu chloré, sujet traité pour chaque produit dans notre guide du plat inox.
Des soudures reprises. Décapage et passivation des cordons avant mise en service, en particulier sur un garde-corps en tube inox exposé.
Pas de confinement. Évitez les recouvrements non drainés, les joints qui retiennent l'eau et les dépôts permanents sur une surface horizontale.
De la découpe propre. Faire couper la pièce à la cote évite les recoupes sur chantier, souvent faites avec l'outil qui traîne, comme le rappelle notre guide pour couper l'acier.
Parce que dans la plupart des cas ce n'est pas lui qui rouille. Des particules de fer déposées en surface, par un outil ou par un meulage voisin, s'oxydent sur place et donnent des points roux. La pièce est intacte dessous : un nettoyage adapté suffit à la retrouver.
Dégraissez, puis passez une crème de nettoyage inox au chiffon doux dans le sens du brossage, sur toute la longueur de la pièce. Rincez et séchez. Si la tache résiste, un abrasif très fin réservé à l'inox termine le travail. Jamais de laine d'acier.
Dilué, occasionnellement et suivi d'un rinçage soigneux, il enlève bien le calcaire. Il ne remplace pas une crème dédiée sur une contamination ferreuse, et laissé à sécher sur la surface il finit par ternir la finition.
Oui dès que la pièce est exposée. La chaleur laisse des oxydes appauvris en chrome le long du cordon, qui deviennent le point de départ de la corrosion. On retire ces oxydes mécaniquement ou chimiquement, puis on laisse ou on aide la couche passive à se reformer.
Le 304L convient à l'extérieur ordinaire, à l'intérieur des terres. Le 316L s'impose dès qu'il y a des chlorures dans l'air ou dans l'eau : littoral, piscine, environnement industriel. Sur une façade exposée aux embruns, l'écart de prix se rattrape en une seule reprise évitée.
Le point creux ne se rebouche pas. On peut arrêter la progression en nettoyant, en éliminant la source de chlorures et en repassivant, mais la marque reste. Sur une pièce visible, c'est le moment de se demander si la nuance était la bonne.
Pas de façon fiable. Les inox austénitiques comme le 304L et le 316L sont très peu magnétiques à l'état livré, mais le pliage et l'usinage les rendent localement un peu attirants. Un aimant repère en revanche parfois une particule d'acier incrustée, ce qui reste un indice utile pour le diagnostic.
Non, une pièce propre et sèche se protège toute seule, qu'il s'agisse d'une tôle, d'un plat ou d'une barre inox. Gardez simplement son film de protection jusqu'à la fin des travaux et retirez les poussières de perçage : la protection consiste surtout à ne pas contaminer la surface pendant le chantier.
