IPE ou IPN : quelle différence et par quoi remplacer un IPN
La question revient à chaque rénovation et à chaque ouverture de mur porteur : le plan indique un IPN, le fournisseur propose un IPE, et personne ne sait vraiment si c'est la même chose. Ce ne l'est pas. Les deux sont des profilés en I, en acier, de même famille, mais leur géométrie diffère sur un point qui change tout à l'assemblage et au dimensionnement : la forme des ailes.
Ce guide explique la différence réelle entre IPE et IPN, comment reconnaître l'un de l'autre sur place, pourquoi l'IPN a disparu des catalogues, et surtout ce qu'il faut vérifier avant de remplacer un IPN par un IPE. Pour le choix entre les familles de profilés dans leur ensemble, le guide choisir entre IPE, HEA, HEB et UPN traite la question en amont.
IPE ou IPN : la différence tient à la forme des ailes

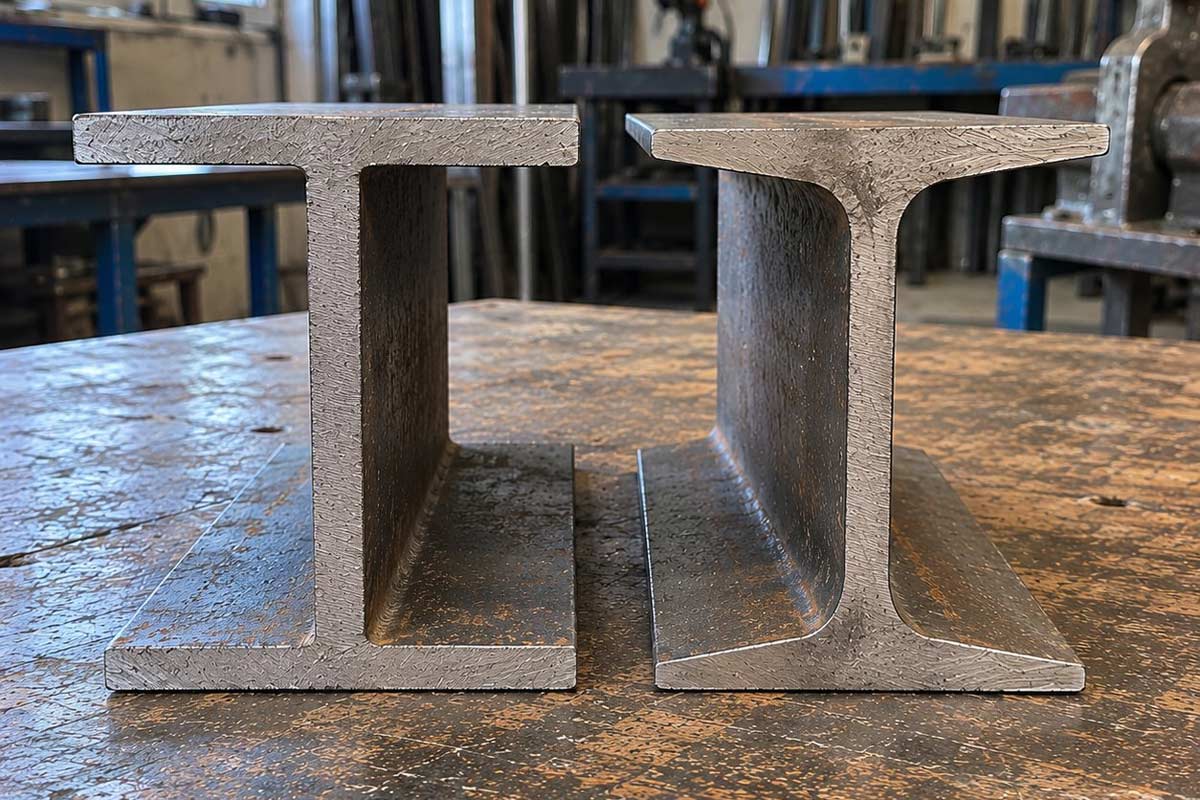

Un IPE possède des ailes à faces parallèles, un IPN possède des ailes à faces intérieures inclinées, avec une pente d'environ 14 %. C'est la seule différence géométrique de fond, et elle entraîne toutes les autres.
Dans un IPE, la face intérieure de l'aile est plane et parallèle à la face extérieure. L'épaisseur de l'aile est donc constante sur toute sa largeur. Dans un IPN, l'aile est plus épaisse près de l'âme et s'amincit vers son extrémité, ce qui donne cette silhouette caractéristique en coin.
Cette différence n'est pas un détail de fabrication. Une surface d'appui plane permet de boulonner, de poser une platine ou de fixer un étrier directement, sans pièce intermédiaire. Une surface inclinée ne le permet pas sans compensation. C'est la raison pratique qui a fait basculer toute la construction métallique vers l'IPE.
Le même raisonnement de désignation vaut pour les profilés en U, dont les dimensions et les sections sont détaillées dans le guide de l'U acier (UAC).
Les deux profilés partagent en revanche l'essentiel : même matière, acier de construction normalisé selon la NF EN 10025, même principe de désignation par la hauteur en millimètres, et même mode de travail en flexion sur deux appuis.
Comment reconnaître un IPN d'un IPE sur place
Posez une règle ou un niveau à plat sous l'aile du profilé : si la règle touche sur toute la largeur, c'est un IPE, si elle ne porte que sur l'extrémité de l'aile, c'est un IPN. C'est le test le plus rapide et il ne demande aucun outil de mesure.
Trois autres indices permettent de trancher quand le profilé est encastré ou peint.
La largeur d'aile relative d'abord : à hauteur égale, l'IPN est plus étroit que l'IPE. Un profilé de 200 mm de haut dont l'aile fait nettement moins de 100 mm de large est très probablement un IPN.
L'épaisseur de l'âme ensuite : l'IPN a une âme sensiblement plus épaisse que l'IPE de même hauteur. Au toucher comme au réglet, la différence est perceptible.
L'âge du bâtiment enfin. Un profilé posé avant les années 1980 en France a de fortes chances d'être un IPN. Un profilé récent est presque certainement un IPE, un HEA ou un HEB.
Pourquoi l'IPN a disparu des catalogues
L'IPN n'est quasiment plus fourni en neuf parce que l'IPE offre un meilleur rapport entre rigidité et poids et parce que ses ailes parallèles simplifient radicalement les assemblages. Ce n'est pas une question de qualité d'acier, c'est une question de géométrie et d'industrialisation.
L'IPN est le profil en I historique, issu des normes allemandes DIN, dont la fabrication remonte à la fin du dix-neuvième siècle. L'IPE est apparu plus tard comme une optimisation : en redistribuant la matière vers les extrémités des ailes plutôt qu'au centre, il augmente l'inertie utile pour un poids donné.
La normalisation européenne a achevé la bascule. Les profilés I et H sont aujourd'hui régis par la NF EN 10034 pour les tolérances de forme et de dimensions, et la production courante se concentre sur l'IPE, le HEA, le HEB, l'UPN et l'UPE.
Le même phénomène existe sur les profilés en U, avec une nuance utile à connaître : l'UPN conserve des ailes à faces intérieures inclinées alors que l'UPE a des ailes parallèles. Les deux restent produits et disponibles, contrairement au couple IPE et IPN.
Ce que les ailes inclinées changent à l'assemblage
Sur un IPN, toute fixation boulonnée traversant l'aile nécessite une rondelle biaise pour rattraper l'inclinaison et garantir un serrage perpendiculaire à l'axe du boulon. C'est le point le plus souvent oublié, et c'est celui qui coûte du temps sur le chantier.
Sans rondelle de compensation, la tête de boulon ou l'écrou porte sur une surface inclinée. Le serrage induit alors un effort de flexion parasite dans la tige, la précontrainte réelle devient impossible à maîtriser, et l'assemblage peut se desserrer sous sollicitation cyclique.
Les conséquences se retrouvent sur quatre opérations courantes.
La pose d'une platine en pied ou en tête ne se fait pas à plat sur un IPN : il faut soit une platine usinée avec la pente, soit un calage. Sur un IPE, la platine acier se pose directement sur une surface plane.
La fixation d'un solivage ou d'un étrier sur l'aile demande la même compensation. Les sabots métalliques du commerce sont dessinés pour des ailes parallèles.
La soudure d'un gousset ou d'un raidisseur impose de découper la pièce rapportée selon la pente de l'aile, au lieu d'une simple coupe droite.
L'appui d'une autre poutre enfin, qui repose sur une surface non plane et demande un calage soigné pour éviter le point dur.
Désignation et hauteurs disponibles
Un profilé se désigne par sa famille suivie de sa hauteur en millimètres : un IPE 200 mesure 200 mm de haut. La largeur d'aile et les épaisseurs découlent ensuite de la série normalisée, elles ne se choisissent pas séparément.
| Famille | Forme des ailes | Hauteurs disponibles | Usage dominant |
|---|---|---|---|
| IPE | Parallèles | 80 à 600 mm | Flexion, linteaux, solivage, poutre de plancher |
| HEA | Parallèles | 100 à 500 mm | Poteaux et poutres, profil plus large et plus léger que HEB |
| HEB | Parallèles | 100 à 500 mm | Poteaux fortement chargés, grandes portées |
| UPN / UPE | Inclinées pour UPN, parallèles pour UPE | 80 à 400 mm | Chevêtres, encadrements, profilés en rive |
| IPN | Inclinées | Non fourni en neuf | Existant ancien uniquement |
La poutrelle acier est proposée en nuance S275JR selon la NF EN 10025, avec une découpe sur mesure au millimètre, tolérance ±1 mm, pour des longueurs de 10 à 400 cm. Coupe biaise, perçage et traitement antirouille sont disponibles à la commande.
Remplacer un IPN par un IPE : ce qui doit être vérifié
Un IPE de même hauteur qu'un IPN n'est pas automatiquement équivalent : l'âme plus épaisse de l'IPN lui donne souvent un module de flexion supérieur à hauteur égale. C'est l'erreur la plus répandue, et elle va dans le sens dangereux, celui du sous-dimensionnement.
L'idée reçue veut que l'IPE soit « meilleur » que l'IPN, donc qu'un IPE 200 remplace sans discussion un IPN 200. Le raisonnement confond deux choses. L'IPE est plus efficace à poids égal, puisqu'il place mieux sa matière. Mais à hauteur égale, l'IPN embarque davantage de matière dans son âme et peut se révéler plus résistant en flexion.
La substitution correcte ne se fait donc pas sur la hauteur, mais sur les caractéristiques de section : module de flexion et moment d'inertie, comparés dans les tables du fabricant pour les deux profilés concernés. Dans beaucoup de cas, remplacer un IPN impose de monter d'un ou deux crans en hauteur d'IPE.
Ne pas improviser
Dès qu'un profilé reprend une charge structurelle, et en particulier sur une ouverture de mur porteur, la substitution relève d'un calcul et non d'une équivalence de catalogue. Le dimensionnement se vérifie selon l'Eurocode 3 (NF EN 1993) et doit être validé par un bureau d'études. Les tables génériques trouvées en ligne ne tiennent compte ni de votre portée, ni de vos descentes de charge, ni de vos conditions d'appui.
Au-delà du seul profilé, la logique d'ensemble d'une ossature, ses profilés porteurs et ses assemblages sont traités dans le guide de la charpente métallique, et les notions de portée et de flèche dans celui de la résistance et charge admissible de l'acier.
Le cas particulier de l'ouverture dans un mur porteur est traité en détail dans le guide dédié au choix de la poutrelle pour un mur porteur, avec les critères propres à cette configuration.
Intervenir sur un IPN existant en rénovation
Un IPN en place n'a aucune raison d'être remplacé s'il est sain : l'acier ne vieillit pas, et un profilé correctement dimensionné à l'origine le reste. La question du remplacement ne se pose que si la charge change, si la corrosion a réduit la section, ou si le profilé doit être déplacé.
Avant toute intervention sur un IPN existant, trois vérifications s'imposent. Le relevé des dimensions réelles d'abord, hauteur, largeur d'aile et épaisseur d'âme, pour identifier précisément la référence dans les tables. L'état de la section ensuite : une corrosion avancée en sous-face ou aux appuis réduit l'épaisseur utile, et la section nominale ne s'applique plus. Les appuis enfin, qui conditionnent autant la tenue que le profilé lui-même.
Si l'intervention consiste à ajouter une charge, par exemple en reprenant un niveau supplémentaire, le renforcement par soudure de plats ou de goussets est souvent préférable au remplacement complet. Le principe et les règles de dimensionnement du gousset métallique sont détaillés séparément.
Pour une pose en extérieur ou en milieu humide, la poutrelle galvanisée évite la reprise de peinture et la maintenance anticorrosion dans le temps.
Questions fréquentes sur l'IPE et l'IPN
Quelle est la différence entre un IPE et un IPN ?
L'IPE a des ailes à faces parallèles, l'IPN a des ailes à faces intérieures inclinées d'environ 14 %. À hauteur égale, l'IPN est plus étroit et son âme est plus épaisse. L'IPE est la version moderne, normalisée au niveau européen, et la seule encore produite en courant.
Peut-on remplacer un IPN par un IPE de même hauteur ?
Pas automatiquement. L'âme plus épaisse de l'IPN lui donne souvent un module de flexion supérieur à hauteur égale, ce qui signifie qu'un IPE de même hauteur peut être sous-dimensionné. La substitution se vérifie sur le module de flexion et le moment d'inertie, et doit être validée par un bureau d'études en structure.
Comment reconnaître un IPN d'un IPE ?
Posez une règle à plat sous l'aile. Si elle porte sur toute la largeur, c'est un IPE. Si elle ne touche qu'à l'extrémité de l'aile, c'est un IPN. À hauteur égale, l'IPN est aussi plus étroit et son âme plus épaisse.
Pourquoi l'IPN n'est-il plus vendu ?
Parce que l'IPE offre un meilleur rapport rigidité sur poids et que ses ailes parallèles simplifient tous les assemblages, boulonnage comme soudure. La production européenne s'est concentrée sur l'IPE, le HEA, le HEB, l'UPN et l'UPE.
Faut-il des rondelles spéciales pour boulonner un IPN ?
Oui. L'inclinaison de l'aile impose une rondelle biaise pour que le serrage s'exerce perpendiculairement à l'axe du boulon. Sans elle, la précontrainte est mal maîtrisée et l'assemblage peut se desserrer sous sollicitation répétée.
L'UPN a-t-il aussi des ailes inclinées ?
Oui, l'UPN conserve des faces intérieures d'ailes inclinées, alors que l'UPE a des ailes parallèles. Contrairement au couple IPE et IPN, les deux profilés en U restent produits et disponibles.
Quelle nuance d'acier pour une poutrelle ?
Le S275JR, acier de construction normalisé selon la NF EN 10025, est la nuance courante des poutrelles. Les tolérances de forme et de dimensions des profilés I et H relèvent de la NF EN 10034.
Un IPN existant doit-il être remplacé ?
Non, s'il est sain et que la charge n'a pas changé. L'acier ne vieillit pas. Le remplacement ne se justifie qu'en cas de corrosion ayant réduit la section, de modification des charges reprises, ou de déplacement du profilé.
Ce qu'il faut retenir
L'IPE et l'IPN sont deux profilés en I qui ne se distinguent que par la forme de leurs ailes, parallèles pour l'un, inclinées pour l'autre. Cette seule différence explique la disparition de l'IPN en fourniture neuve : les ailes parallèles rendent tous les assemblages plus simples et plus fiables.
La règle à ne pas oublier est la plus contre-intuitive : un IPE de même hauteur ne remplace pas forcément un IPN. La substitution se vérifie sur les caractéristiques de section et, dès qu'il y a reprise de charge, se fait valider par un bureau d'études. Pour la commande, l'IPE se décline de 80 à 600 mm de hauteur, en découpe sur mesure au millimètre.
