Platine acier : carrée, ronde ou à manchon, laquelle pour votre poteau
Une platine acier ressemble à un simple carré de tôle percé. C'est en réalité la pièce qui décide si un poteau tient droit dix ans ou s'il prend du jeu au bout d'un hiver. Son rôle n'est pas de porter le poids, un poteau ne pèse presque rien : il est d'encaisser le couple que le vent et les efforts latéraux appliquent au pied. Ce guide explique comment choisir sa forme, sa taille, son épaisseur et son perçage, avec les dimensions réellement disponibles.
Réponse express
Pour un poteau carré, prenez une platine carrée ; pour un tube rond, une platine ronde, qui évite les angles qui dépassent. La platine à manchon, déjà soudée sur un bout de tube, dispense de souder soi-même. Comptez une platine d'au moins trois fois la section du poteau, et vérifiez l'entraxe des trous avant de commander : c'est lui qui doit tomber sur vos points d'ancrage.
À quoi sert vraiment une platine ?
On imagine qu'une platine sert à poser le poteau. En réalité elle sert à l'empêcher de basculer, ce qui est un problème complètement différent et beaucoup plus exigeant.
Le couple, pas le poids
Poussez le haut d'un poteau de deux mètres en tube acier : l'effort que vous appliquez se transforme en pied en un couple, c'est-à-dire une tendance à faire pivoter la platine autour de son bord. Ce couple tire violemment sur les fixations situées du côté opposé à la poussée, en arrachement. Voilà pourquoi une platine trop petite ou trop mince finit par se déformer alors qu'elle ne porte, en poids, presque rien.
Le bras de levier de la platine
Plus la platine est large, plus la distance entre ses fixations est grande, et plus l'effort d'arrachement sur chacune diminue. C'est un rapport direct : doubler l'écartement des ancrages divise par deux l'effort qu'ils encaissent. C'est la raison pour laquelle on agrandit une platine plutôt que de renforcer un scellement, et c'est presque toujours la solution la moins chère.
Ce que la platine ne remplace pas
Une platine ne rattrape pas un support médiocre. Sur une dalle fine, un béton fissuré ou un sol meuble, la pièce d'acier tiendra parfaitement pendant que le support, lui, cédera. La platine répartit la charge, elle ne la fait pas disparaître.

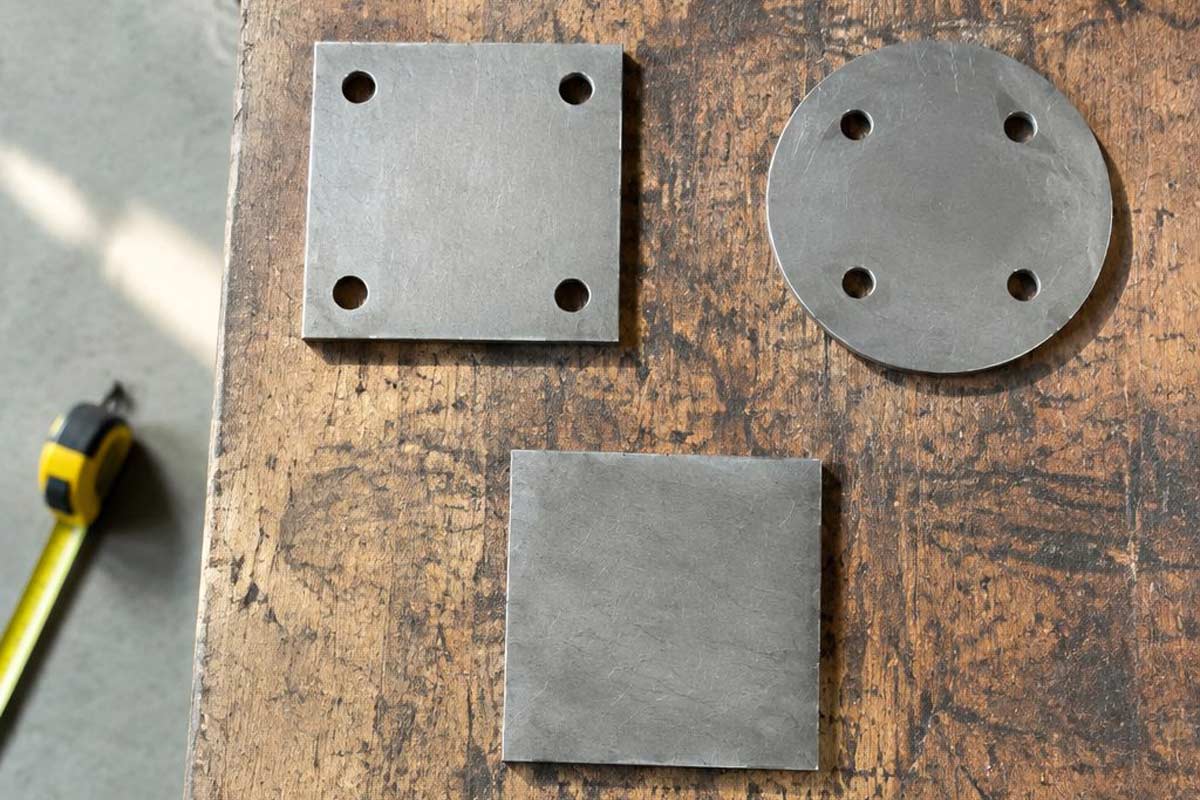

Carrée, ronde ou à manchon ?
Trois familles existent au catalogue, et le choix se fait moins sur l'esthétique que sur ce que vous êtes prêt à faire vous-même en atelier.
1
La platine carrée
La plus répandue, idéale sous un tube carré ou rectangulaire. Ses quatre trous répartissent l'effort dans les deux directions.
2
La platine ronde
Pour un tube rond ou un rendu sans angle vif. Trois trous suffisent à bloquer un plan, et rien ne dépasse au pied.
3
La platine à manchon
Une platine déjà soudée sur un bout de tube. On emboîte le poteau et on fixe : aucune soudure à faire sur place.
Pleine, percée ou à fenêtre
À l'intérieur de chaque famille, la variante compte autant que la forme. La platine pleine se perce là où vous voulez, ce qui est précieux quand les ancrages existent déjà. La platine percée sur les quatre côtés est prête à poser. La version percée au centre laisse passer une tige filetée unique, et la platine à fenêtre reçoit un tube traversant, ce qui permet de souder tout autour au lieu de souder en bout.
Le cas du manchon
Les platines à manchon existent pour du tube carré de 25, 35 et 45 mm. C'est la solution de ceux qui n'ont pas de poste à souder : le poteau vient s'emboîter sur le manchon et se goupille ou se visse. La contrepartie est qu'elle impose la section du tube, alors qu'une platine classique s'adapte à tout.
Quelles dimensions et quels perçages existent ?
| Type | Dimensions | Épaisseur et perçage |
|---|---|---|
| Platine carrée percée | 80x80 à 300x300 mm | 5 mm, trous de 10 mm, entraxe 50 mm |
| Platine carrée à fenêtre | 100x100 mm | 5 mm, trous de 12 mm, entraxe 68 mm, fenêtre 31x31 |
| Platine ronde percée | Diamètre 100 mm | 5 ou 10 mm, 3 trous de 10 mm, entraxe 76 mm |
| Platine à manchon | Tube 25x25, 35x35, 45x45 | Ensemble soudé, prêt à poser |
Les platines carrées et les platines rondes percées sont découpées au laser, ce qui donne des bords nets et une géométrie régulière : deux platines d'une même série se superposent exactement, et c'est ce qui permet de percer un gabarit une seule fois pour toute une clôture.
L'entraxe, la cote qu'on oublie de vérifier
L'entraxe est la distance entre les axes de deux trous. C'est la seule cote qui doit correspondre à quelque chose d'extérieur à la platine : les ancrages déjà en place, les trous d'une pièce existante, la trame d'un profilé. Une platine parfaitement dimensionnée mais dont l'entraxe ne tombe pas oblige à repercer, donc à retirer de la matière là où elle travaille le plus. Si vous devez le faire, notre guide pour percer et tarauder l'acier donne les vitesses et les forets adaptés à une pièce de 5 ou 10 mm.
Épaisseur 5 ou 10 mm
Le 5 mm couvre les usages courants, portails, clôtures, garde-corps de terrasse, mobilier. On passe au 10 mm quand le poteau est haut, quand la platine est petite par rapport à sa charge, ou quand le serrage des ancrages risque de la faire cloquer entre les trous. Une platine trop mince se déforme en cuvette autour des fixations, et le poteau prend alors du jeu sans que rien n'ait cassé.
Souder ou boulonner la platine au poteau ?
La platine se fixe au sol par des ancrages, mais elle doit aussi être solidaire du poteau. Deux méthodes, deux logiques.
La platine soudée
- La liaison la plus rigide, sans aucun jeu possible
- Un cordon sur tout le pourtour reprend le couple dans toutes les directions
- Rendu net, sans boulonnerie apparente au pied
- Se galvanise ou se peint ensuite d'un seul tenant
La platine rapportée
- Aucun poste à souder nécessaire, montage à la clé
- Le poteau se dépose sans toucher aux ancrages du sol
- Permet un réglage d'aplomb par cales avant serrage définitif
- Demande une platine à manchon ou à fenêtre pour tenir correctement
Si vous soudez, notre guide pour souder un tube acier détaille la préparation et la protection des cordons. Et pour renforcer une liaison poteau-platine très sollicitée, le triangle reste imbattable : un gousset métallique soudé entre le poteau et la platine reprend une grande part du couple, comme l'explique notre article dédié.
Comment poser une platine d'aplomb ?
Tracer avant de percer
Positionnez la platine à son emplacement définitif, vérifiez l'alignement avec les autres poteaux au cordeau, puis repérez les trous au feutre à travers la platine elle-même. Elle est son propre gabarit.
Percer et dépoussiérer
Percez au diamètre exact de l'ancrage, à la profondeur requise, puis soufflez ou aspirez le trou. Une poussière laissée au fond divise la tenue d'un scellement chimique, et gêne l'expansion d'un goujon.
Régler l'aplomb avec des cales
Un sol n'est jamais parfaitement plan. Glissez des cales métalliques sous la platine pour rattraper le faux niveau et contrôlez l'aplomb du poteau sur deux faces perpendiculaires avant tout serrage définitif.
Serrer en croix
Serrez les fixations progressivement et en croix, jamais l'une après l'autre en faisant le tour. Un serrage déséquilibré incline la platine et fait perdre l'aplomb que vous venez de régler.
Reprendre le serrage plus tard
Repassez sur les écrous après quelques semaines d'usage, le temps que les pièces se mettent en place. C'est le contrôle que tout le monde saute et qui explique la moitié des poteaux qui bougent.
Attention au bord de dalle
Un ancrage posé trop près du bord d'une dalle ou d'un muret fait éclater le béton en cône lorsqu'il travaille en arrachement, et il emporte le morceau. Respectez une distance au bord suffisante, et si la place manque, préférez un scellement chimique à un goujon à expansion : il ne pousse pas contre les parois du trou.
Où les platines servent au quotidien
La platine est une pièce discrète qu'on retrouve au pied de presque tout ce qui se dresse en métal.
Les poteaux de portail. C'est l'usage le plus exigeant, parce qu'un vantail en mouvement applique un couple variable, traité dans notre guide du portail métallique.
Les pieds de pergola. Quatre platines correctement ancrées suffisent à tenir une structure entière, comme le montre notre article sur la pergola métal.
Les garde-corps. Chaque poteau se fixe sur platine, en pose au sol ou en applique latérale, un sujet développé dans notre guide pour fabriquer un garde-corps.
Les limons d'escalier. En pied comme en tête, une platine reprend l'appui et permet le réglage, question traitée dans notre guide de l'escalier métallique.
Le mobilier et les piètements. Une platine ronde en pied de tube acier évite de marquer un parquet et donne une finition propre à une table ou à une étagère.
Les supports d'équipement. Coffret, boîte aux lettres, panneau, mât léger : partout où une pièce verticale doit être tenue sans être scellée dans la masse.
Et les platines décoratives ?
La même découpe laser produit aussi des pièces qui n'ont aucune fonction structurelle et qui se fixent pour être vues. Le catalogue en propose une série en acier de 3 mm : croix de Camargue, croix du Languedoc, cheval, taureau, et les chiffres de 0 à 9.
Ces platines décoratives servent de numéro de maison, d'ornement de portail ou de motif sur un portillon. En acier brut, elles prennent naturellement une patine rouille qui convient à un mur clair, et notre guide de la peinture antirouille explique comment figer cet aspect si vous préférez l'arrêter au stade voulu.
Conseil d'atelier
Sur un mur clair, une pièce en acier brut laissée telle quelle va couler et tacher la façade sous elle à la première pluie. Posez-la sur des entretoises de quelques millimètres, ou vernissez le dos et les chants, et la coulure disparaît sans que l'aspect brut change.
Questions fréquentes
Quelle taille de platine pour un poteau ?
Une règle de terrain utile consiste à prendre une platine d'au moins trois fois la section du poteau, et à l'agrandir dès que le poteau est haut ou exposé au vent. Un tube de 40x40 se pose confortablement sur une platine de 120x120 ou 150x150, alors qu'une 80x80 laisse trop peu d'écartement entre les ancrages.
Quelle épaisseur choisir, 5 ou 10 mm ?
Le 5 mm convient à la grande majorité des usages courants. Le 10 mm se justifie sur un poteau haut, sur une platine de petite dimension par rapport à l'effort, ou quand les ancrages sont fortement serrés : la platine doit rester plane, sans se creuser autour des trous.
Trois trous ou quatre trous ?
Trois points suffisent géométriquement à bloquer un plan, et une platine ronde à trois trous se pose sans porter à faux. Quatre trous répartissent mieux l'effort dans les deux directions et tolèrent qu'un ancrage soit moins bon que les autres, ce qui arrive plus souvent qu'on ne le croit.
Faut-il souder la platine tout autour du poteau ?
Sur un poteau sollicité, oui : un cordon périphérique reprend le couple quelle que soit la direction de la poussée. Des cordons partiels créent des points durs et concentrent la fatigue à leurs extrémités. Sur du tube fin, adaptez l'énergie pour ne pas percer la paroi.
Peut-on fixer une platine sur du parpaing ?
Pas avec un goujon d'expansion, qui ferait éclater la cloison du bloc. Il faut un scellement chimique avec tamis, qui vient s'ancrer derrière la paroi. Et pour un poteau réellement sollicité, la bonne réponse reste un massif béton plutôt qu'une fixation sur un mur creux.
Faut-il galvaniser une platine posée dehors ?
C'est le pied de poteau qui rouille en premier, parce que l'eau stagne à sa base. Une platine extérieure gagne à être galvanisée ou au minimum peinte avec soin sur les chants et sous la face d'appui, avant la pose et non après.
Comment rattraper un sol qui n'est pas de niveau ?
Avec des cales métalliques sous la platine, jamais avec un serrage différentiel des ancrages, qui déforme la pièce et introduit une contrainte permanente. Sur un écart important, il vaut mieux reprendre le support ou prévoir un poteau plus long à recouper.
Quelle différence entre une platine et un gousset ?
La platine est une base d'appui, perpendiculaire au poteau, qui transmet l'effort au support. Le gousset est un renfort d'angle, dans le plan de l'assemblage, qui triangule la liaison entre deux pièces. Les deux se combinent souvent au pied d'un poteau très sollicité.
