Support de panneaux solaires au sol : la structure, pièce par pièce
Poser ses panneaux au sol plutôt qu'en toiture évite l'échafaudage, simplifie le nettoyage et rend chaque intervention possible debout, les pieds sur terre. Le prix de cette liberté, c'est qu'il faut construire la structure au lieu de s'appuyer sur une charpente existante. Et cette structure n'est pas dimensionnée par le poids des panneaux, qui est dérisoire, mais par le vent, qui ne l'est pas du tout. Ce guide détaille les quatre organes d'un support au sol, en tube galvanisé ou en aluminium, et ce qu'il faut réunir avant de commander la matière.
L'essentiel en quatre points
- Ce n'est pas le poids des panneaux qui dimensionne la structure, c'est le vent
- Deux familles s'opposent : le support lesté, posé, et le support ancré, fixé au sol
- L'inclinaison se choisit selon votre profil de consommation, pas selon un optimum théorique
- Le galvanisé s'impose en extérieur permanent, et chaque coupe doit être reprise
De quoi est faite une structure au sol ?
Une structure de panneaux au sol se compose de quatre organes seulement : des pieds qui la relient au terrain, deux rangées de montants de hauteurs différentes qui créent l'inclinaison, des traverses qui relient les montants entre eux, et des rails sur lesquels les panneaux viennent se pincer. Tout le reste est du contreventement.
Définition
On appelle structure au sol ou table photovoltaïque l'ossature indépendante qui porte un ou plusieurs panneaux, posée sur un terrain plutôt que fixée à un bâtiment. Elle se distingue du support de toiture, qui reprend la charpente existante, et du tracker, qui suit la course du soleil grâce à un mécanisme motorisé.
Les pieds et leur liaison au terrain
C'est la pièce qui décide de tout le reste, parce qu'elle encaisse à la fois la compression du poids et l'arrachement dû au vent. Elle prend la forme d'une platine acier boulonnée sur un massif béton, d'un pied noyé dans un plot, ou d'une semelle posée sur un bac lesté.
Les montants avant et arrière
La différence de hauteur entre les deux rangées donne l'angle. On les réalise en tube acier carré ou rectangulaire, plus rarement en profilé U quand on veut pouvoir glisser une fixation dans la gorge. Le montant arrière est le plus sollicité, puisqu'il travaille en flexion sous la poussée du vent.
Traverses et rails de fixation
Les traverses relient les montants et transforment deux portiques indépendants en une table rigide. Les rails, eux, courent perpendiculairement et reçoivent les pinces de serrage des panneaux. La cornière convient parfaitement à ce rôle, et notre guide sur la cornière égale ou inégale explique ce que change l'asymétrie des ailes.
Pourquoi le vent commande tout
Un panneau incliné est une voile, et c'est le seul chiffre qui compte dans le dimensionnement d'une table au sol. Sous certaines orientations, le vent ne pousse pas la structure vers le bas : il passe dessous et la soulève, avec une force qui dépasse largement le poids de l'ensemble.
C'est ce qui explique les images de tables retournées après un coup de vent, panneaux intacts et structure pliée. Ce n'est pas la matière qui a manqué, c'est l'ancrage qui a cédé en arrachement, un effort auquel personne n'avait pensé parce qu'on avait raisonné en kilos posés sur le sol.
Ce qu'on ne peut pas vous donner ici
Aucun article, y compris celui-ci, ne peut vous indiquer une section de profilé ou un dimensionnement d'ancrage pour une structure exposée au vent. Ce calcul dépend de votre zone de vent, de la rugosité du terrain, de la hauteur au-dessus du sol et de la surface exposée. Pour toute installation dépassant quelques panneaux, faites valider la structure et ses ancrages par un bureau d'études. Ce que cet article vous donne, ce sont les paramètres à réunir avant cette étape.
Un panneau seul et une rangée ne se comportent pas pareil
Isolé, un panneau laisse l'air contourner ses quatre côtés. Aligné dans une rangée, il forme avec ses voisins une surface continue qui canalise le flux et amplifie la dépression sous la table. Les panneaux d'extrémité subissent des efforts nettement supérieurs à ceux du milieu, ce qui explique qu'on renforce toujours les portiques de rive.
Les paramètres à réunir avant de dimensionner
Voici la liste de ce qu'un bureau d'études vous demandera, et que vous pouvez préparer seul en une heure.
| Paramètre | Pourquoi il compte |
|---|---|
| Commune et altitude | Elles déterminent votre zone de vent et votre charge de neige réglementaires |
| Surface totale exposée | Nombre de panneaux et leurs cotes exactes, fiche technique du fabricant à l'appui |
| Angle d'inclinaison retenu | Plus la table est inclinée, plus elle prend le vent de face et en dessous |
| Hauteur du bord bas au sol | Une table haute est plus sollicitée qu'une table proche du sol |
| Nature du terrain | Terre, remblai, dalle existante ou rocher : l'ancrage possible en dépend |
| Environnement immédiat | Un terrain dégagé, une crête ou un couloir entre deux bâtiments changent tout |
La charge de neige mérite une mention à part. Elle s'ajoute en compression là où le vent travaille en arrachement, et sur une table peu inclinée elle ne glisse pas toute seule. En altitude, c'est parfois elle qui dimensionne, pas le vent.
Lester ou ancrer : le vrai arbitrage
Deux philosophies s'opposent, et le choix dépend surtout de ce que votre sol autorise. Le support lesté compense la poussée du vent par une masse posée, l'ancré la transmet directement au terrain par une liaison mécanique.
Support lesté
- Aucune fouille, aucun percement du sol
- Démontable et déplaçable
- La seule option sur dalle existante ou sol pollué
- Demande une masse importante, donc une manutention
- Sensible au tassement différentiel du terrain
Support ancré
- Reprise directe de l'arrachement, sans masse ajoutée
- Encombrement minimal au sol
- Impose de connaître la nature du terrain
- Massifs béton à couler, avec temps de séchage
- Difficilement réversible
Le massif béton et le pieu vissé
Le massif est la solution classique : un volume de béton coulé dans une fouille, dans lequel on scelle des tiges filetées ou sur lequel on chevillera une platine. Le pieu vissé, lui, se visse mécaniquement dans le sol sans béton ni séchage, ce qui séduit sur les terrains meubles et les chantiers pressés. Il suppose en revanche un sol homogène et sans blocs.
Quand le sol interdit l'ancrage
Terrain de location, dalle qu'on ne veut pas percer, réseau enterré, zone où l'imperméabilisation est encadrée : les cas ne manquent pas. Le lesté devient alors la seule voie, et il faut accepter les bacs, les blocs béton ou les longrines qui vont avec.
La platine, pièce de liaison dans les deux cas
Lesté ou ancré, la structure finit toujours par se poser sur une platine percée. Son épaisseur et son entraxe de perçage doivent correspondre au montant qu'elle reçoit et aux tiges qui la traversent. Notre guide pour choisir une platine de fixation détaille les configurations disponibles, et celui sur le gousset métallique explique comment raidir la liaison entre le pied et le montant.
Quelle inclinaison choisir ?
L'inclinaison optimale dépend de ce que vous voulez produire et quand, pas d'un angle universel. Un angle prononcé favorise l'hiver et le matin, un angle faible maximise le total annuel mais creuse le déficit hivernal.
Autoconsommation quotidienne ou production annuelle
Si vous cherchez à couvrir une consommation présente toute l'année, un angle plus prononcé lisse la production entre les saisons et évite de tout produire en juillet. Si l'objectif est le total annuel injecté, un angle plus faible fait mieux. Ces deux objectifs se contredisent, il faut trancher avant de dessiner la structure.
Portrait ou paysage, ce que ça change pour vous
Le sens de pose ne modifie pas la production, il modifie la structure. En paysage, les panneaux se pincent sur leurs longs côtés et les rails sont plus rapprochés, ce qui donne une table basse et large. En portrait, la table est plus haute, prend davantage le vent, mais couvre plus de longueur avec moins de portiques.
Les supports orientables, rarement rentables
Un support réglable en saison ou un tracker motorisé augmentent la production, c'est vrai. Ils ajoutent aussi un mécanisme, un point d'usure, une contrainte de maintenance et un surcoût qui dépasse souvent le gain. Sur une installation domestique, ajouter un panneau supplémentaire coûte généralement moins cher que rendre la table mobile.
Acier galvanisé, acier peint ou aluminium ?
Le galvanisé domine en extérieur permanent, et pour une raison simple : le zinc protège l'acier même là où la couche est rayée, ce qu'aucune peinture ne fait. Sur une structure qui va rester vingt-cinq ans dehors sans qu'on y touche, c'est le critère décisif.
Pourquoi le galvanisé plutôt que le peint
Une peinture, même bien appliquée, forme une barrière : tant qu'elle est intacte, l'acier est protégé, et dès qu'un impact l'ouvre, la corrosion démarre sous le film. Le zinc, lui, se sacrifie pour l'acier voisin. Notre guide du métal en extérieur explique ce qui sépare les différents traitements.
Ce que le catalogue propose en galvanisé

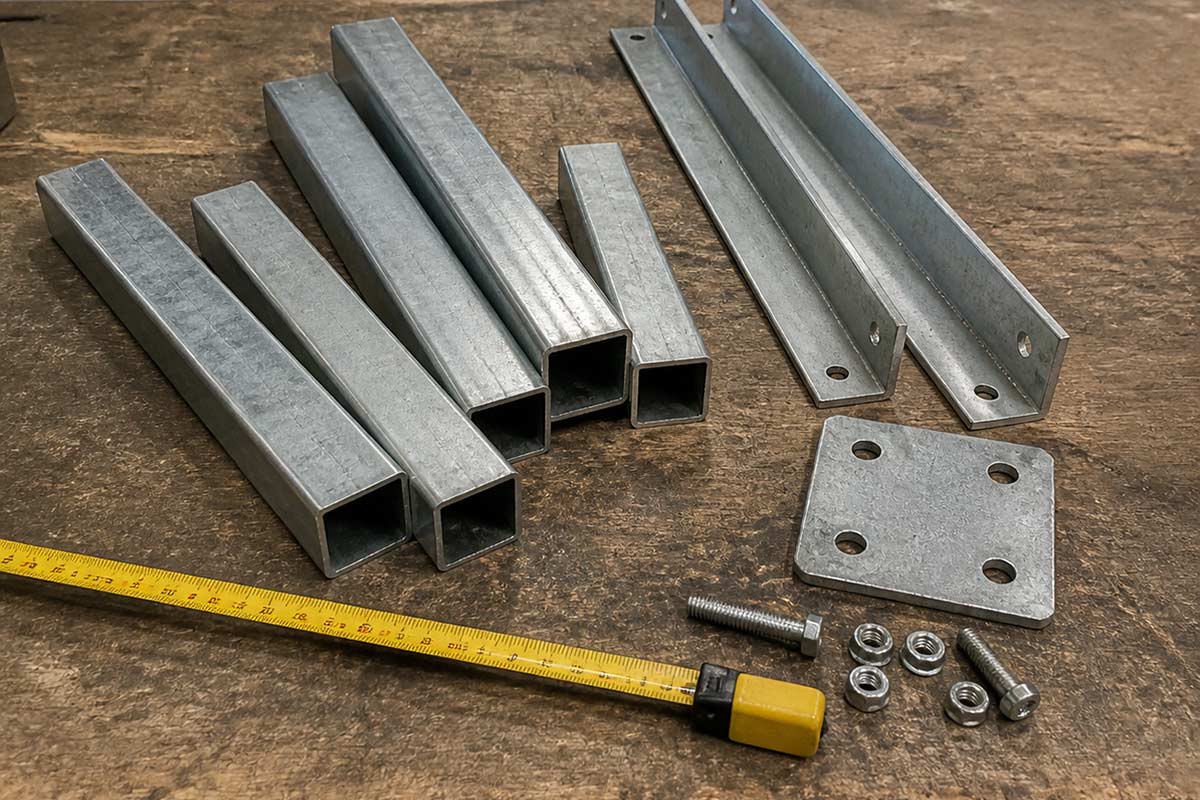

La gamme couvre l'essentiel d'une table au sol : tube carré galvanisé pour les montants, cornières galvanisées pour les rails, plats galvanisés pour les contreventements, U galvanisés pour les traverses et poutrelles galvanisées sur les portées importantes. Pour le choix des sections de tube, notre guide du tube galvanisé en extérieur fait le tour.
Le cas de l'aluminium
L'aluminium ne rouille pas, ne pèse presque rien et se travaille sans effort. Ce sont ses trois arguments, et ils sont réels. Face à l'acier galvanisé, il est plus souple à section égale, plus cher, et il se soude mal hors atelier spécialisé. Notre comparatif du tube et profilé aluminium détaille ces arbitrages, et le rayon tubes aluminium propose les sections courantes.
Ce qui arrive à une coupe non protégée
Couper un tube galvanisé met l'acier nu à découvert sur toute la tranche, et c'est exactement là que la rouille démarrera. Le réflexe est de reprendre chaque coupe et chaque perçage au galva à froid avant assemblage, pas après. Notre article sur la réparation d'un galvanisé qui rouille détaille la méthode.
Comment fixer les panneaux sur la structure ?
Les panneaux ne se percent jamais : ils se pincent sur leur cadre aluminium par des pinces de serrage, dites milieu ou extrémité selon leur position. Percer un cadre annule la garantie du fabricant et compromet l'étanchéité du module.
Pinces milieu et pinces d'extrémité
Les pinces d'extrémité ferment la rangée et n'appuient que d'un côté, les pinces milieu tiennent deux panneaux voisins à la fois. Leur hauteur doit correspondre à l'épaisseur du cadre indiquée par le fabricant du panneau, sinon le serrage se fait sur le verre ou dans le vide.
Boulonnerie inox ou zinguée
Une visserie ordinaire laisse des coulures brunes après un hiver et se grippe au premier démontage. La boulonnerie inox ou zinguée résout les deux problèmes, et notre article sur les classes de résistance des tiges filetées explique les marquages à lire avant de commander. Prévoyez systématiquement un frein d'écrou : une table au sol vibre en continu sous le vent.
La dilatation dont personne ne parle
Un rail exposé plein sud passe de quelques degrés au petit matin à une température élevée en pleine journée, et il s'allonge. Sur une table courte, le phénomène est absorbé. Sur une longue rangée, un montage entièrement bridé aux deux extrémités finit par voiler les rails ou desserrer les pinces. Les fabricants de rails prévoient des jeux de dilatation, respectez-les.
Faut-il souder ou boulonner la structure ?
Les deux méthodes tiennent, et le vrai critère est le démontage. Une structure boulonnée se démonte, se déplace et se répare pièce par pièce, une structure soudée est plus rigide mais définitive.
L'argument démontable
Sur un terrain dont vous n'êtes pas propriétaire, ou sur une installation que vous prévoyez d'agrandir, le boulonné s'impose sans discussion. Il demande en revanche un perçage précis, car un assemblage qui prend du jeu au montage n'en reprendra jamais. Nos guides pour percer et tarauder l'acier et pour assembler sans souder couvrent la question. Le perçage sur plan par l'atelier évite les mauvaises surprises au montage.
Souder du galvanisé, avec précaution
Le zinc se volatilise à la chaleur de l'arc et dégage des fumées à ne pas respirer. Soudez en extérieur ou sous aspiration, meulez la zone avant de souder pour éviter les porosités, puis reprenez impérativement au galva à froid. Notre guide pour souder un tube acier détaille la préparation, et celui pour couper l'acier vous oriente sur l'outil selon l'épaisseur.
Les démarches à ne pas oublier
Une installation au sol n'est pas dispensée de formalités, contrairement à ce qu'on lit souvent. Les seuils dépendent de la puissance, de la hauteur de la structure et de la zone dans laquelle vous vous trouvez.
Trois choses sont à vérifier avant de commander quoi que ce soit. D'abord votre plan local d'urbanisme, qui peut encadrer l'aspect et la hauteur des installations visibles depuis la rue. Ensuite le régime applicable à votre puissance, déclaration préalable ou permis selon les cas. Enfin les servitudes particulières, secteur protégé, monument classé ou zone inondable, qui changent complètement la donne.
Conseil d'atelier
Un appel au service urbanisme de votre mairie avant de dessiner la structure vous fixe en dix minutes, et vous évite de découvrir après coup une hauteur maximale ou une contrainte d'implantation. Posez la question avec vos cotes en main : puissance envisagée, surface, hauteur au point le plus haut, distance aux limites de propriété.
Côté électrique, le raccordement et la mise à la terre de la structure relèvent d'un professionnel qualifié. Une ossature métallique portant des modules doit être reliée à la terre, et ce point n'est pas négociable.
Ce qu'il faut réunir avant de commander la matière
Une commande de matière bien préparée se résume à une liste de cotes et de quantités. Voici ce qu'il faut avoir en main avant de nous appeler, dans l'ordre où ça se prépare.
La fiche technique de vos panneaux : cotes exactes, épaisseur de cadre, poids unitaire
Le nombre de panneaux et leur disposition, en portrait ou en paysage
La surface au sol réellement disponible, mesurée et non estimée
La pente du terrain, relevée en plusieurs points si le sol est irrégulier
Votre commune et votre altitude, pour la zone de vent et la charge de neige
Le choix entre lestage et ancrage, tranché avant le dessin de la structure
L'angle d'inclinaison retenu, décidé selon votre profil de consommation
La validation de la structure et des ancrages par un bureau d'études
Avec ces éléments, la mise en barres devient un exercice simple : chaque montant, chaque traverse et chaque rail se commande à la cote finale, découpé au millimètre, percé si nécessaire. Pour comprendre comment se lit une charge admissible sur une pièce métallique, notre guide de la résistance de l'acier pose les bases.
Questions fréquentes
Quelle structure prévoir pour quatre panneaux au sol ?
Le principe reste le même quel que soit le nombre : deux rangées de montants de hauteurs différentes, des traverses, des rails. Ce sont les sections et les ancrages qui changent, et ils dépendent de votre zone de vent, pas du nombre de panneaux seul. Réunissez les paramètres listés plus haut, puis faites valider la structure.
Faut-il une autorisation pour des panneaux solaires au sol ?
Dans la plupart des cas oui, sous forme de déclaration préalable, et parfois de permis selon la puissance et la hauteur. Votre plan local d'urbanisme peut ajouter ses propres contraintes, notamment en secteur protégé. Un appel au service urbanisme de votre commune donne la réponse exacte pour votre situation.
À quelle hauteur du sol installer les panneaux ?
Assez haut pour que la végétation ne fasse pas d'ombre et que la neige ne s'accumule pas contre le bord bas, assez bas pour limiter la prise au vent. Comptez aussi le passage nécessaire pour nettoyer et pour tondre en dessous. C'est un compromis à trancher avec le bureau d'études, parce que la hauteur influence directement les efforts.
Acier galvanisé ou aluminium pour une structure au sol ?
L'acier galvanisé est plus rigide à section égale, moins cher, et le zinc protège même les rayures. L'aluminium est léger, insensible à la rouille et facile à percer, mais plus souple et plus onéreux. Pour une structure fixe destinée à durer vingt-cinq ans sans entretien, le galvanisé reste le choix par défaut.
Peut-on installer des panneaux sur un terrain en pente ?
Oui, et c'est même parfois un avantage si la pente est orientée au sud, puisqu'elle apporte une partie de l'inclinaison. La contrainte est ailleurs : chaque pied se retrouve à une altitude différente, il faut donc des montants de longueurs variables et un relevé topographique sérieux avant de couper quoi que ce soit.
Quel écart laisser entre deux rangées de panneaux ?
Assez pour que la rangée avant ne porte pas d'ombre sur la rangée arrière au plus mauvais moment de l'année, c'est-à-dire au solstice d'hiver en milieu de journée. Cet écart dépend de votre latitude, de la hauteur des tables et de l'inclinaison retenue. Il se calcule, il ne s'estime pas à l'oeil.
Faut-il relier la structure à la terre ?
Oui. Une ossature métallique portant des modules photovoltaïques doit être mise à la terre, et cette partie de l'installation relève d'un électricien qualifié. Ne considérez pas ce point comme optionnel ou reportable après la mise en service.
Combien de temps tient une structure galvanisée dehors ?
La galvanisation à chaud offre une protection qui se compte en décennies en atmosphère rurale, moins en bord de mer ou en environnement industriel, comme le détaille notre article sur la durée de vie du zinc. La vraie variable, ce sont les coupes et les perçages non repris : c'est toujours de là que part la corrosion, jamais du milieu d'un tube intact.
